功能与性价比的完美体现，3.5"嵌入式主板WAFER-NM701-1007U
[ Date: 2013-8-29 9:50]

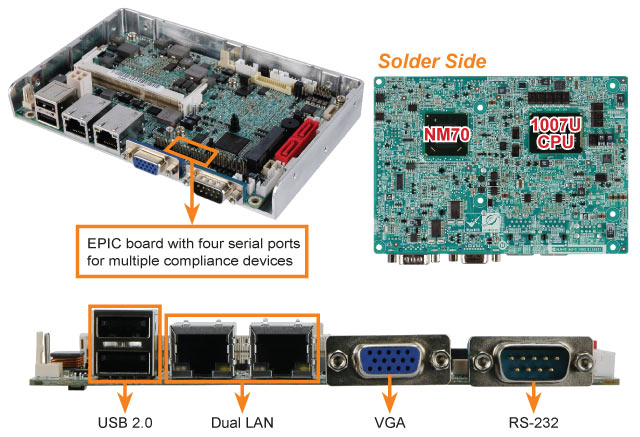

 特征 | | |
|
 | 3.5” SBC 支持板载 32nm 1.5GHz Intel® Celeron® 1007U 双核移动处理器
| | VGA 和 LVDS 支持双显
| | 1个 204-pin 1333/1066MHz DDR3 SO-DIMM ****支持 8GB 内存
| | 系统机箱安装散热片的无风扇散热设计
| | 支持4 个 COM口, 6个 USB 2.0, 2 个SATA 3Gb/s, 1个mSATA以及音频
| | IEI一键恢复解决方案可快速创建OS备份以及恢复 |
|
|
| 性价比高的解决方案 | | |
|
首款低功耗 Intel® Celeron® 双核平台采用板载处理器 (TDP=35W) 和无风扇设计. |
|
|
|
| 规格 | | |
|
| CPU | 板载 32nm 1.5GHz Intel® Celeron® 1007U 双核移动处理器
| | PCH | Intel® NM70 | | BIOS | UEFI BIOS
| | 内存 | 支持 1个 204-pin 1333/1066 DDR3 SO-DIMM (系统****内存 8GB)
| | 图形 | Intel® HD Graphics Gen 6 支持 DX10.1 和 OpenGL 3.0
Full MPEG2, VC1, AVC Decode | | 显示输出 | 支持独立双显
VGA 集成于 NM70 (2048x1536@75MHz)
双通道 24-bit LVDS 集成于 NM70 (1920x1600@60MHz) | | Ethernet | Dual PCIe GbE by Realtek RTL8111E controller with ASF 2.0 support
| | Super I/O | Fintek F81867 | | I/O 接口 | 2 x USB 2.0 (背面)
2 x SATA 3Gb/s with SATA 5V 电源连接器
4 x USB 2.0 (by pin header)
1 x 6-pin wafer for PS/2 KB/MS
1 x RS-422/485 (by pin header)
3 x RS-232 (1 on rear, 2 by pin header)
| | 音频 | Realtek ALC662 HDA codec (音频输入, 音频输出, 麦克风)
| | 前面板 | 1 x 10-pin (1x10) header
| | SMBus | 1 x 4-pin (1x4) wafer
| | 扩展槽 | 1 x 全长/半长 PCIe Mini 卡插槽支持 mSATA
| 数字 I/O
| 8-bit 数字 I/O (4-bit 输入/ 4-bit 输出)
| | 风扇接口 | 1 x 4-pin CPU 风扇连接器
1 x 3-pin 系统风扇连接器 (支持智能风扇)
| | 电源 | 仅限 12V, 支持 AT/ATX | | 功耗 | 12V@2.72A (Intel® mobile Celeron® 1007U 1.5GHz processor with 1333MHz 8GB DDR3 memory) | | 看门狗定时器 | 软件可编程支持 1~255 秒系统复位 | | 操作温度 | -10°C ~ 60°C | | 存储温度 | -20°C ~ 85°C | | 工作湿度 | 5% ~95%, 无冷凝 | | 尺寸 | 146 mm x 102 mm | | 重量 | GW:600g / NW:250g |
|
|

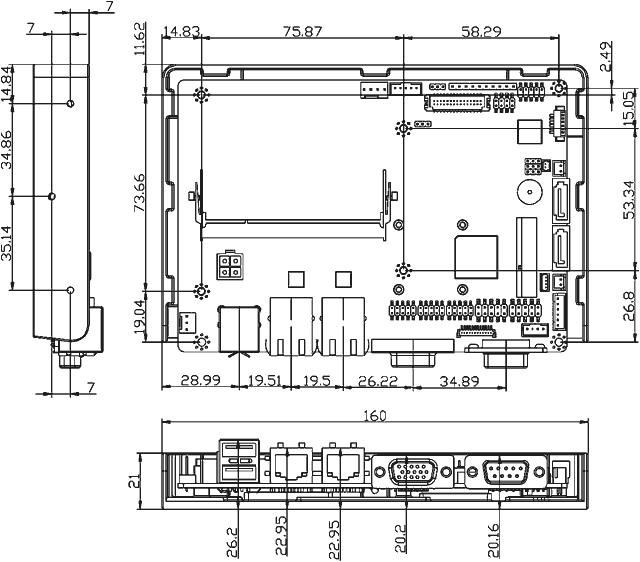

| 尺寸 (单位: mm) | | |
|
|
|
| 包装清单 | | |
|
| 1 x WAFER-NM701-1007U single board computer | | 2 x Plastic shaft for securing half-size PCIe Mini card (P/N: 43124-0010C2-01-RS) | | 1 x PS/2 KB/MS Y-cable (P/N: 32000-023800-RS) | | 2 x SATA with power cable kit (P/N: 32801-000201-100-RS) | | 1 x Audio cable (P/N: 32000-072100-RS) | 1 x One Key Recovery CD | | 1 x Power cable (P/N: 32100-087100-RS) | 1 x Mini jumper pack | | 1 x RS-232 cable (P/N: 32200-000049-RS) | 1 x Utility CD | | 1 x Heat spreader | 1 x QIG (Quick Installation Guide) |
|
|
| 订购信息 | | |
|
| 料号 | 描述 | | WAFER-NM701-1007U-R10 | 3.5” SBC with on-board Intel® Celeron® Dual-core 1007U 1.5GHz Processor, DDR3, VGA/LVDS, Dual GbE, USB 2.0, mSATA, SATA 3GB/s and Audio | | 32001-002700-200-RS | Dual port USB cable | | 32205-003800-100-RS | RS-422/485 cable, 200mm | | 32200-000049-RS | RS-232 cable, 200mm, pitch 2.0mm |
|
