威强发布采用 Intel® Atom™ N2800的10.2" 宽屏平板电脑 AFL2-W10A-N28
[ Date: 2013-2-26 17:7]
特征 |
| |
AFL2-W10A-N28 系列采用第三代 Intel® Atom™ N2800 处理器, 低功耗高性能适用于工业等级计算. |
|

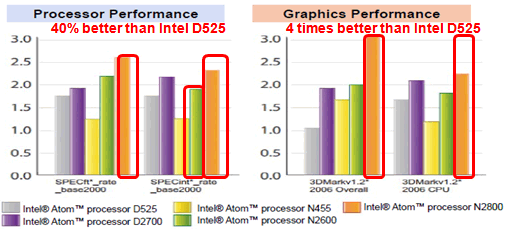

紧凑型双核高性能 |
» W10.2” Intel® Atom™ N2800 双核处理器 at 1.86GHz 预装 2GB SO-DIMM DDR3
|
稳定的 9-36V 直流电源输入和坚固型设计 |
»9-36V DC 输入支持自动化和车载应用 |
»降低系统功耗 |
»前面板符合 IP64 防护等级
|
PCIe mini card 支持无线应用 |
» IEEE 802.11 b/g/n 2T2R mode WLAN |
|
![](/UploadPic2/2013-2/201322617554322.gif) |
|
稳定的 RFID 技术 |
|
|
|
|
EM 卡读取器 (125KHz): 它被称作 ID 卡, 低功耗非接触式 RFID 芯片具有读写功能, 能提供各种数据传输速率和数据解码. |
![](/UploadPic2/2013-2/201322617558485.jpg) |
|
|
Mifare 卡读取器 (13.56MHz): 它被称作 IC 卡, 用于读取和存储数据信息以实现特定的数据传输.
|
![](/UploadPic2/2013-2/20132261760889.jpg) |
|
宽范围电源输入 |
|
|
![](/UploadPic2/2013-2/20132261763899.gif) |
电源需求取决于不同的应用程序. 不正确的电压输入将损害电子组件导致系统崩溃. AFL2-10A/W10A-N28 提供宽电压电源输入, 适合不同的应用场景, 提高系统的稳定性. |
9~36V 宽范围直流电源输入* 满足不同电源需求的宽范围直流电源输入取决于需求环境. | |
|
|
可选安装方式设计 |
|
|
![](/UploadPic2/2013-2/20132261769776.jpg) |
|
规格 |
|
|
型号 |
AFL2-W10A-N28 |
LCD 规格 |
尺寸 |
Wide 10.2” |
分辨率 |
1024 (W) x 600 (H) |
亮度 (cd/m²) |
400 cd/m² |
对比率 |
400:1 |
LCD 颜色 |
262K |
像素间距 (mm) |
0.2175 (H) x 0.2275 (V) |
视角 (H-V) |
140°(H) / 120°(V) |
背光灯寿命 |
30000 hrs (LED 背光灯) |
触摸 |
触摸屏 |
5 线电阻式触摸带 RS-232 接口 |
触摸控制器 |
PenMount DMC9000 |
系统 |
CPU |
Intel® Atom™ N2800 dual core 1.86 GHz CPU |
芯片组 |
Intel® NM10 |
RAM |
支持1个 1066MHz 204-pin DDR3 SO-DIMM 插槽 (max. 4GB) 预装 2GB |
Ethernet |
Realtek RTL8111E PCIe GbE 控制器支持 ASF2.0 |
音频编解码器 |
Realtek ALC892 HD audio codec |
HDD |
2.5” SATA 2.0 HDD bay |
输入 / 输出 |
1 × RS-232 COM Port (DB-9) 1 × RS-232 COM Port (RJ-45) 1 × RS-422/485 COM Port (RJ-45) 1 × GbE LAN (RJ-45) 2 × USB 2.0 2 × USB 3.0 1 × 音频插孔 1 x 显示接口 |
1 x Mini USB 2.0 port on front panel 1 x Micro SD card slot on front panel 1 x 电源开关 1 x AT/ATX 开关 1 x 复位按钮 1 x 清除 CMOS 按钮 1 x DC 输入插孔 | |
其它特征 |
音频 |
AMP 1.5 W + 1.5 W |
摄像头 |
2 百万像素支持低光照环境, 数字麦克风 |
RFID 读取器 |
EM 125 KHz 或 Mifare 13.56 MHz 卡读取器 (可选) |
MSR 卡读取器 |
MSR 卡读取器 (可选) |
OSD 功能 |
LCD 开/关, 亮度 强/弱, 音量 高/低, 快捷键 |
系统冷却 |
无风扇 |
连接 |
无线 |
IEEE 802.11b/g/n 2T2R module (WIFI-RT5392-SB-R10) |
蓝牙 |
Bluetooth V2.0+EDR with USB interface (optional) |
物理属性 |
前面板材质 |
PC + ABS plastic front frame |
安装方式 |
Wall, Rack, Stand, RACK Mounting and Arm VESA 75mm x 75mm |
颜色 |
黑色 |
尺寸 (mm) |
280 (W) x 198 (H) x 51(D) |
重量 (N/G) |
2.5 kg / 4.02 kg |
环境 |
操作温度 (°C) (有空气流动的环境) |
-20°C ~ 45°C |
存储温度 (°C) |
-20°C ~ 60°C |
湿度 |
10% ~ 95% (无冷凝) |
IP 等级 |
前面板符合 IP 64 防护等级 |
Safety&EMC |
CE / FCC |
电源 |
电源 |
65W 电源适配器, 输入: 100VAC~240VAC, 50/60 Hz, 输出: 19VDC |
所需电源 |
9 ~ 36 VDC |
功耗 |
12V@2.35A (Intel® Atom™ N2800 CPU with 2GB DDR3 memory) |
|
|

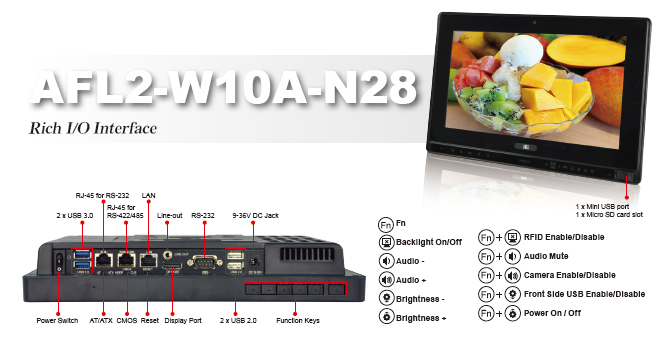

丰富的 I/O 接口 |
|
|
![](/UploadPic2/2013-2/201322617621589.jpg) |
|

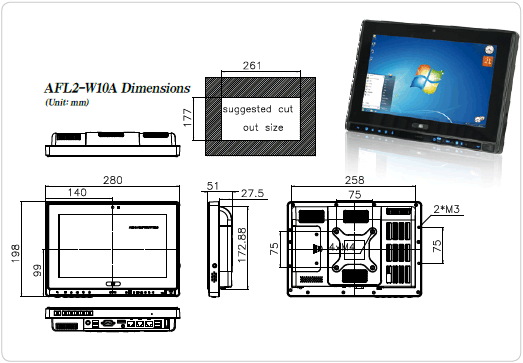

尺寸 |
|
|
![](/UploadPic2/2013-2/201322617625794.gif) |
|
订购信息 |
|
|
料号 |
描述 |
AFL2-W10A-N28/R/2G-R10 |
10.2" 400cd/m² WSVGA fanless panel PC with Intel® Atom™ cedarview N2800 dual core 1.86GHz, 802.11b/g/n wireless module, resistive touch screen, 2M camera, microphone, 2GB DDR3 RAM, R10 | |
|
可选配件 |
|
|
名称 |
AFL2-W10A-N28 |
Panel Mounting Kit |
AFL2PK-W10A |
Wall Mounting Kit |
AFLWK-12 |
Rack Mounting Kit |
AFL2RK-W10A |
Stand |
STAND-C12/STAND-B19 |
V-stand |
VSTAND-A10 |
Hybrid Card Reader |
AFL2P-12AMSI-U-R10 |
Magnetic Stripe Reader |
AFL2P-12AMSR-U-R10 |
Bluetooth Module Kit |
AFL2-BT-KIT01-R11 |
EM RFID Reader |
AFL2-EM-RFID-KIT01-R10 |
Mifare RFID Reader |
AFL2-W10A-CV-XPE-R10 |
OS: Win XPE (CD-ROM) |
AFL2-W10A-CV-XPE-R10 |
OS: Linux (CD-ROM) |
AFL2-W10A-CV-XPE-R10 |
OS: Win 7 Embedded (CD-ROM) |
AFL2-W10A-CV-WES7E-R10 (for Resistive Touch) |
|
|
包装清单 |
|
|
名称 |
料号 |
数量 |
描述 |
Utility CD |
|
1 |
drivers and user manual |
One Key Recovery CD |
|
1 |
|
Power Adapter |
|
1 |
|
Power Cord |
32702-000200-100-RS |
1 |
European standard, 1830mm |
Power Transfer Cord |
32702-000300-100-RS |
1 |
| |
