威强发布基于第二代Intel® Core™ i7/i5/i3 高性能嵌入式系统ECN-780-Q67
[ Date: 2012-10-23 10:5]

可简易安装 HDD 硬盘驱动

仅需拧下 HDD 支架上的几个螺丝钉就可对磁盘驱动进行操作.
机箱内置电源适配器

ECN-780 内置电源适配器模块,避免传统外置电源走线零乱,给安装带来不便.

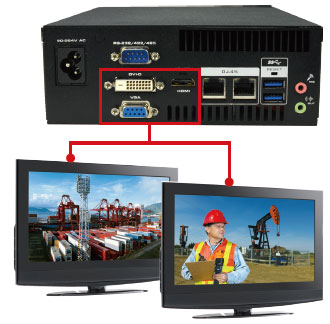

VGA/DVI/HDMI 支持双显

ECN-780 系统配有3 种显示接口 - VGA, DVI 和 HDMI, 支持双显和高分辨率.
VGA 支持分辨率可达 2048x1536@75Hz
HDMI 支持分辨率可达 1920x1200@60Hz
DVI 支持分辨率可达 1920x1080@60Hz
规格

型号 ECN-780-Q67
机箱 颜色 黑色
尺寸 (WxHxD) (mm) 230 x 60 x 173
机箱材质 SECC
主板 CPU 2nd Generation Intel® Core™ i7/i5/i3, Celeron® 和 Pentium® 台式处理器
芯片组 Intel® Q67
Ethernet Intel® AMT 7.0 支持Intel® 82579 PHY
Intel® 82583V Ethernet 控制器
音频 Realtek ALC892 HD 音频
内存 1 x 204-pin 1066/1333 MHz 双通道 DDR3 SDRAM DIMM 插槽 (系统最大支持 8GB)
板载 2GB DDR3 内存
存储 SATA 1 x 2.5'' SATA HDD Space
系统功能 USB 2 x USB 3.0 位于后面
2 x USB 2.0 位于正面
Ethernet 2 x RJ-45 Gigabit LAN
RS-232 1 x RS-232 (默认 RS-232, RS-422/485 可选)
显示 1 x HDMI
1 x DVI-D
1 x VGA
分辨率 可达 2048 x 1536 @ 75Hz (VGA), 1920 x 1200 @ 60Hz (HDMI), 1920 x 1080 @ 60Hz (DVI-D)
音频 1 x 麦克风输入, 1 x 音频输出位于后方
内部扩展 2 x PCIe Mini 插槽 (预留用于 Wi-Fi和 TV-Tunner)
开关 复位开关
AT/ATX 开关
看门狗定时器 软件可编程支持 1~255 秒系统复位
电源 所需电源 100 ~ 240V AC 输入
功耗 19V@3.5A (Intel® Core™ i7-2600S CPU 支持 1333MHz 4GB DDR3 内存)
稳定性 安装方式 Desktop, Wall mount
操作温度 -20°C ~ 50°C
存储温度 -30°C ~ 60°C
操作湿度 5% ~ 95%, 无冷凝
冲击测试 Half-sine wave shock 3G, 11ms, 3 shocks per axis
抗震动测试 符合 MIL-STD-810F 514.5C-2 (with SSD)
重量 (净重/毛重) 3.1 Kg/4.3 Kg

高度集成的 I/O 接口

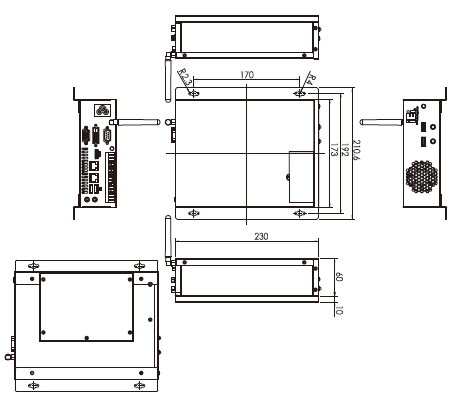

尺寸 (单位: mm)
包装清单

名称 料号 数量 描述
Utility CD 1 Drivers and user manual
One Key Recovery CD 1
Power cord 32702-000401-100-RS 1 1500 mm, European Standard
Wi-Fi antenna (for Wi-Fi module only) 32505-000900-100-RS 1 External Antenna
Mounting brackets 2
Mounting bracket screws 44015-030041-RS 4 Mounting brackets screw
Power cord convert cable 32000-089400-RS 1 Covert normal type cord to triangle type cord cable
Thermal pad 34100-000197-RS 1

订购信息

型号 描述
ECN-780-Q67-i5-R10 Embedded system, Core i5 Dual Core 2xxxT CPU (Above 2.7GHz), TDP 35W, 2GB DDR3 on-board memory, dual display multimedia BOX, Dual GbE LAN, supports Intel® AMT 7.0, 100~240VAC Input, built-in 90W adapter, black, R10
ECN-780W-Q67-i5-R10 Embedded system, Core i5 Dual Core 2xxxT CPU (Above 2.7GHz), TDP 35W, 2GB DDR3 on-board memory, dual display multimedia BOX, Dual GbE LAN, build-in 802.11b/g/n wireless, supports Intel® AMT 7.0, 100~240VAC Input, built-in 90W adapter, black, R10
ECN-780-Q67-i3-R10 Embedded system, Core i3 Dual Core 2xxxT CPU (Above 2.5GHz), TDP 35W, 2GB DDR3 on-board memory, dual display multimedia BOX, Dual GbE LAN, 100~240VAC Input, built-in 90W adapter, black, R10
ECN-780W-Q67-i3-R10 Embedded system, Core i3 Dual Core 2xxxT CPU (Above 2.5GHz), TDP 35W, 2GB DDR3 on-board memory, dual display multimedia BOX, Dual GbE LAN, build-in 802.11b/g/n wireless, 100~240VAC Input, built-in 90W adapter, black, R10
ECN-780-Q67-P-R10 Embedded system, Pentium Dual Core G6xxT CPU (Above 2.2GHz), TDP 35W, 2GB DDR3 on-board memory, dual display multimedia BOX, Dual GbE LAN, 100~240VAC Input, built-in 90W adapter, black, R10
ECN-780W-Q67-P-R10 Embedded system, Pentium Dual Core G6xxT CPU (Above 2.2GHz), TDP 35W, 2GB DDR3 on-board memory, dual display multimedia BOX, Dual GbE LAN, build-in 802.11b/g/n wireless, 100~240VAC Input, built-in 90W adapter, black, R10
Memory Selection DDR3-SO-1333-2GB SO-DIMM DDR3 1333 MHz 2GB
DDR3-SO-1333-4GB SO-DIMM DDR3 1333 MHz 4GB
