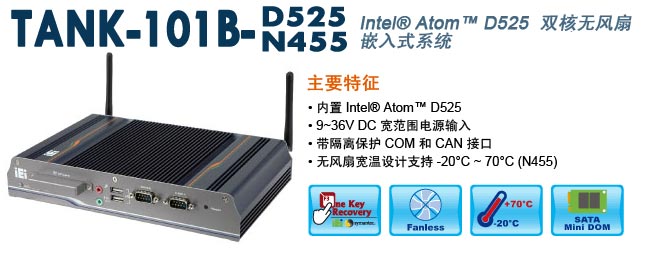

威强发布新款嵌入式系统TANK-101B-D525
[ Date: 2011-9-15 10:05:59]
|

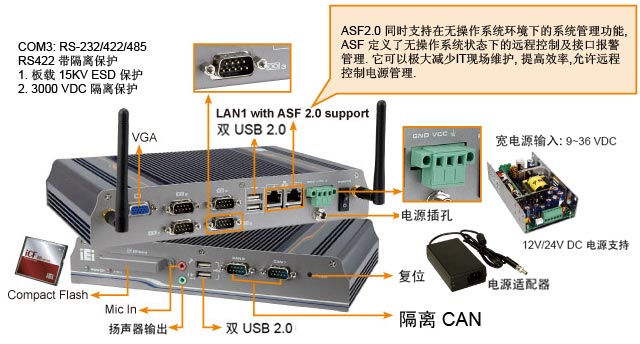

连接到外部端口的集成电路 (IC) 极易受到外部工作环境和设备的静电放电脉冲简称(ESD) 的损坏. 额外的隔离保护可以防止端口在受到电压冲击及静电放电脉冲时造成 设备的失灵与损坏. |
|
隔离 CAN : |
CAN 是一种串行总线系统,最初由 Bosch 发明, 用于汽车领域, 现已 普遍应用于工业自动化. IEI TANK-101B 内建板载CAN控制器, 具有自动传输报告功能. 可实 现总线仲裁及错误检测, 此仲裁机制可减少数据丢失, 增加系统可靠 性, 非常适用于诸如有传感器, 机器促动器或重型机器等联网的智能 接口设备. 另外内建板载光隔离器件提供静电脉冲隔离, 增加了系统 在恶劣环境下的可靠度. |
CAN 控制器 |
Philips SJA1000T |
CAN 收发器 |
TI ISO1050DUBR |
信号 |
CAN_H, CAN_L |
速度 (bps) |
1Mbps |
连接器 |
Two DB-9 连接器 |
隔离保护 |
2500Vrms 于 CAN 边侧 | | |
|
![](/UploadPic2/2011-9/201191510553763.gif) |
|
平台 |
Intel® |
芯片组 |
颜色 |
冷灰+蓝色 |
尺寸 |
248 x 153 x 44 mm |
机箱材质 |
铝合金重金属 |
主板 |
处理器 |
Intel® Atom™ D525 处理器 1.8 GHz / 1 MB L2 缓存 Intel® Atom™ N455 处理器 1.66 GHz/ 512 KB L2 缓存 |
芯片组 |
ICH8M |
系统内存 |
板载 1 GB DDR3 内存 1× 204-pin DDR3 槽 (支持可达 2GB) |
存储 |
硬盘 |
1 x 2.5" SATA HDD 空间 |
Compact Flash |
1 |
系统功能 |
USB 2.0 |
4 |
网络 |
2 x Realtek 8111E PCIe GbE |
RS-232 |
3 |
RS-232/422/485 |
RS-232/422/485 Default RS422 with isolation |
显示 |
1 x VGA |
分辨率 |
达到 2048 x 1536@60 Hz (D525), 1400 x 1050@60Mhz (N455) |
音频 |
1 x 音频输入, 1 x 扬声器 |
其他 |
2 x CAN 带隔离 |
无线 |
1 x 802.11 b/g/n |
扩展 |
1 x PCIe Mini 卡槽 (无线模块) |
电源 |
电源输入 |
9~36 V DC |
功耗 |
12@1.85A (Intel® D525 1.8G GHz with 1MB L2 Cache, DDR3 1GB) |
可靠性 |
Mounting |
DIN mount (optional), wall-mount |
操作温度 |
-20°C ~ 60°C (针对 D525 型号的 CompactFlash®/SSD ) -20°C ~ 70°C (针对 N455 型号的 CompactFlash®/SSD ) *空气流动速率 IEC-68-2-2 标准 |
抗冲击 |
Half sine wave 3G; 11ms 3axis |
抗振动 |
符合 MIL-STD-810F 514.5C-1 with SATA HDD MIL-STD-810F 514.5C-2 with SATA SSD/CF |
重量 (净重/毛重) |
2.1 kg / 3.9 kg |
|
![](/UploadPic2/2011-9/201191510553763.gif) |
|
![TANK-101B Dimensions](http://files.ieiworld.com/files/news/EN/ProductNews/TANK-101B-D525N455/images/TANK-101B_D.png) |
![](/UploadPic2/2011-9/201191510553384.gif) |
|
1 x SATA HDD drive cable (P/N: 32801-004900-100-RS) |
1 x Power cord |
1 x 60W 12V power adaptor (P/N: 63000-FSP060DBAB1552-RS) |
1 x Screw set |
2 x Wireless antenna (For wireless model only) |
1 x Driver CD |
2 x Wall mount brackets |
1 x QIG |
![DK-84MB](/UploadPic2/2011-9/201191510553393.jpg)
|
DK-84MB (可选) |
|
![Wall Mount bracket](/UploadPic2/2011-9/201191510553745.jpg) |
壁挂式安装支架 | | |
|
![](/UploadPic2/2011-9/201191510553384.gif) |
|
料号 |
描述 |
TANK-101B-R10/D525/1GB |
Extend tempeture fanless embedded system with dual core Intel® Atom™ Processor D525 1.8GHz CPU with two isolated CAN, one isolated Serial Port, 1GB DDR3 memory onboard, 9~36V DC in, Pantone 287C + Cool Gray 2C, -20°C ~ 60°C, RoHS |
TANK-101B-R10/N455/1GB |
Extend tempeture fanless embedded system with Intel® Atom™ Processor N455 1.66GHz CPU with two isolated CAN, one isolated Serial Port, 1GB DDR3 memory onboard, 9~36V DC in, Pantone 287C + Cool Gray 2C, -20°C ~ 70°C, RoHS |
TANK-101BW-R10/D525/1GB |
Fanless embedded system with dual core Intel® Atom™ Processor D525 1.8GHz CPU with two isolated CAN, one isolated Serial Port, built-in 802.11b/g/n wireless, 1GB DDR3 memory onboard, 9~36V DC in, Pantone 287C + Cool Gray -10°C ~ 50°C, RoHS |
DK-84MB |
DIN mount kit for embedded system, black, RoHS |
|
![](/UploadPic2/2011-9/201191510553384.gif) |
|
料号 |
描述 |
TANKCF-101B-XPE-1GB |
Windows® XP Embedded OS image, for TANK-101B, with 1GB CompactFlash memory card, RoHS |
* 如需其它规格 CF 卡, 请联系威强公司. |
|
