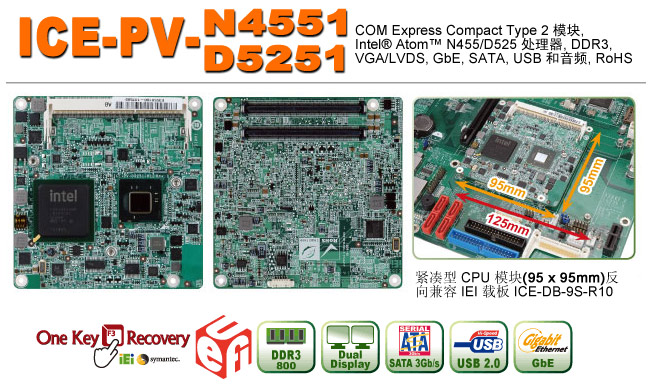

威强发布紧凑型 COM Express Type 2模块ICE-PV-D5251
[ Date: 2011-12-5 15:06:27]
D525/N455 嵌入式低功耗 DDR3 解决方案 |
| |
D525/N455: Intel® Atom™ D425 和 D525/N455 处理器家族系列支持集成图形, 显示和 DDR3 内存控制器, 该处理器是一个可消费得起的, 支持入门级的基本计算. |
特征 |
• |
UEFI BIOS 架构 DDR3 内存支持可达 4GB |
|
» |
与 DDR2 比较, 节约超过 30% 的电源 |
|
» |
更高带宽频性能, 可达 2133 MT/s 标准化 |
• |
UEFI BIOS |
|
» |
只需10 秒快速启动 |
|
» |
支持超过 HDD 2.2 TB 的 HDD 容量 |
|
» |
支持双等级 x16 DDR3内存可达 2GB , 系统可达 4GB |
• |
新图形性能 |
|
» |
GPU 包含第 3 代 图形核心 GMA3150 支持 DX9*, MPEG2 硬件加速 |
|
» |
VGA 分辨率可达 2046x1536 MHz |
|
» |
单通道 18bit LVDS 分辨率可达 1366x768Mhz | |
2 个芯片组解决方案 |
![Intel® D525 Series DDR3 Block Diagram](http://files.ieiworld.com/files/news/EN/ProductNews/ICE-PV-N4551D5251/images/D525_BlockDiagram.png) | | |
|
|
Dual Core Atom DDR3 解决方案 |
Pentium M 替代平台 D525: Intel® Dual Core™ Atom™ 支持 DDR3, 性能 1.1x 比 Intel® D510 更好 (DDR2 Dual Core™ Atom™) |
![Dual Core Atom DDR3 solution](http://files.ieiworld.com/files/news/EN/ProductNews/ICE-PV-N4551D5251/images/PentiumM_DDR3solution.png) | |
Single Core Atom DDR3 解决方案 |
Celeron M 替代平台 D425/N455 集成 Intel® Graphic GMA3150 图形核心, 图形性能比 Celeron® M 支持的 852GM 更好, 约 50% |
![Single Core Atom DDR3 solution](http://files.ieiworld.com/files/news/EN/ProductNews/ICE-PV-N4551D5251/images/CeleronM_DDR3_solution.png) | | |
|
|
|
![](http://files.ieiworld.com/files/news/EN/ProductNews/KINO-G410/images/dot_or.gif) |
I/O 接口 |
|
1 x IDE 通道 (信号对于基板) 3 x SATA 3Gb/s (对于基板) 8 x USB 2.0 (对于基板) |
![](http://files.ieiworld.com/files/news/EN/ProductNews/KINO-G410/images/dot_or.gif) |
扩展 |
|
4 x PCIe x1 信号对于基板 4 x PCI, 32-bit / 33MHz PCI Bus 对于基板 |
![](http://files.ieiworld.com/files/news/EN/ProductNews/KINO-G410/images/dot_or.gif) |
看门狗定时器 |
|
软件可编程支持 1~255 sec. 系统复位通过 F75111R |
![](http://files.ieiworld.com/files/news/EN/ProductNews/KINO-G410/images/dot_or.gif) |
电源 |
|
12V only, 支持 AT/ATX 模式 |
![](http://files.ieiworld.com/files/news/EN/ProductNews/KINO-G410/images/dot_or.gif) |
功耗 |
|
12V@1.25A (Intel® Atom™ D525 1.8GHz with DDR3 1GB) |
![](http://files.ieiworld.com/files/news/EN/ProductNews/KINO-G410/images/dot_or.gif) |
温度 |
|
-20°C ~ 60°C 无风流环境, -20°C ~ 70°C 有风流环境支持 D525 处理器 -20°C ~ 70°C 无风流环境, -20°C ~ 75°C 有风流环境支持 N455 处理器 |
![](http://files.ieiworld.com/files/news/EN/ProductNews/KINO-G410/images/dot_or.gif) |
湿度 |
|
5% ~ 95%, 无冷凝 |
![](http://files.ieiworld.com/files/news/EN/ProductNews/KINO-G410/images/dot_or.gif) |

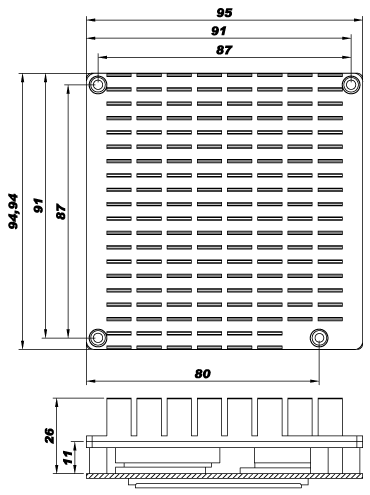

尺寸 |
|
95mm x 95mm |
![](http://files.ieiworld.com/files/news/EN/ProductNews/KINO-G410/images/dot_or.gif) |
重量 |
|
毛重: 600g / 净重:200g | | |
|
|
1 x ICE-PV-N4551/D5251 single board computer |
1 x Heat spreader |
1 x Heat sink |
1 x QIG |
1 x Utility CD | |
|
|
|
料号 |
描述 |
ICE-PV-D5251-R10 |
COM Express Compact Type 2 Module, Intel® Atom™ D525 Processor, DDR3, VGA/LVDS, GbE, SATA, USB and audio, RoHS |
ICE-PV-N4551-R10 |
COM Express Compact Type 2 Module, Intel® Atom™ N455 Processor, DDR3, VGA/LVDS, GbE, SATA, USB and audio, RoHS |
ICE-DB-9S-R10 |
Base board for COM Express Type II modules |
|
