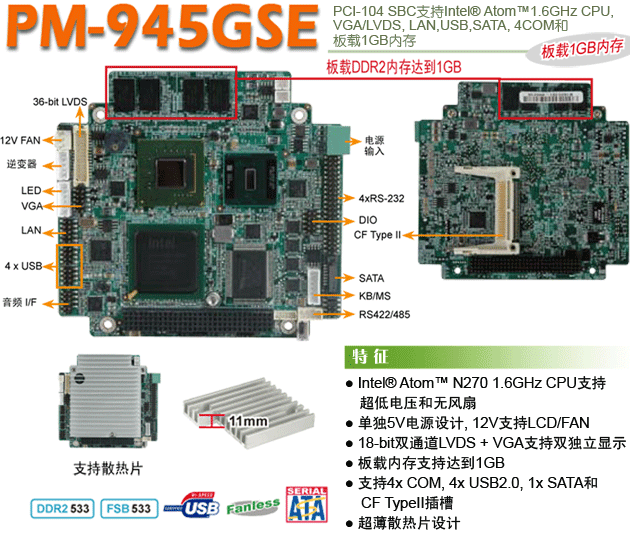

威强推出凌动PC-104主板PM-945GSE, 超低电压及无风扇设计,板载1GB内存
[ Date: 2009/10/9 9:12:57]

 规格
型号 PM-945GSE-N270-R10        « 1GB内存板载»
CPU Intel® Atom™ 处理器 N270 1.6GHz 支持一个533Mhz FSB
系统芯片组 Intel® 945GSE/ICH7-M
BIOS AMI BIOS
内存 板载1GB DDR2 SDRAM
网络 一个PCIe 10/100Mbps Realtek 8102E芯片组
I/O接口 4 x USB 2.0
1 x SATA
4 x RS-232
1 x RS-422/485 (共享COM2)
1 x PS/2支持KB/MS
1 x CF Type II
数字 I/O 8-bit 数字 I/O (4-bit输入, 4-bit输出)
扩展 PCI-104
音频 5.1通道音频套件支持Realtek ALC655 AC'97编解码器
7.1通道HD音频套件支持Realtek ALC883编解码器支持双音频流
显示接口 Intel® Graphics Media Accelerator 950
VGA集成Intel® 945GSE
18 bit双通道LVDS集成Intel® 945GSE
电源 仅支持5V, 12V 支持 LCD/FAN, 支持AT/ATX
Super IO Fintek F81865
看门狗定时器 软件可编程1-255 sec. 通过super I/O
温度 操作: 0 ~ 60°C ( 32 ~ 140°F)
湿度 操作: 5% ~95 无冷凝
功耗 5V@2.6A (Intel® Atom™ N270 1.6GHz, 1GB DDR2)
尺寸 108.59mm x 116mm (4.275" x 4.55")
重量 GW: 650g / NW 250g

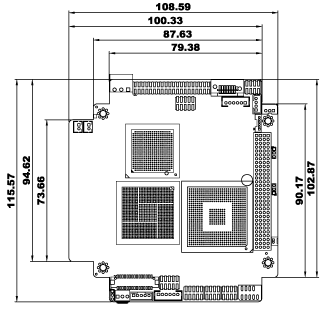

 机构图

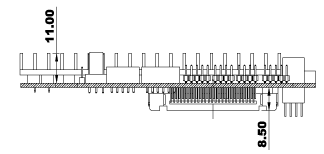

Mechanical Drawing Mechanical Drawing

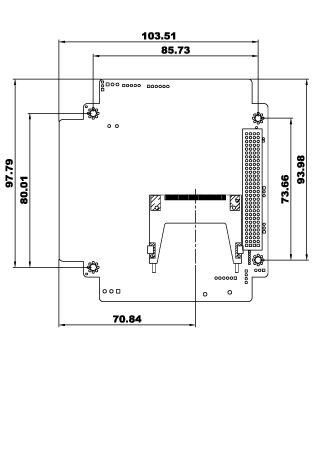

Mechanical Drawing
 威强PCI-104支持Intel® Atom™ 产品
型号 PM-945GSE-N270-R10 PM-US15W-Z510-R10/PM-US15W-Z530-R10
CPU Intel® Atom™ 处理器 N270 1.6GHz 支持一个533Mhz FSB, 支持HT Intel® Atom™ 处理器 Z530 1.6GHz 支持一个533Mhz FSB, 支持HT
Intel® Atom™ 处理器 Z510 1.6GHz 支持一个400Mhz FSB
系统
芯片组		 Intel® 945GSE/ICH7-M Intel® US15W
内存 支持板载1GB DDR2 SDRAM. 一个200pin DDR2 SO-DIMM 支持达到2GB
网络 一个10/100Mbps PCIe Realtek 8102E芯片组 一个10/100Mbps PCIe Realtek 8102E芯片组
I/O接口 4 x USB 2.0
1 x SATA
4 x RS-232
1 x RS-422/485 (共享COM2)
1 x PS/2支持KB/MS
1 x CF Type II		 4 x USB2.0
1 x IDE
4 x RS-232
1 x RS-422/485 (共享COM2)
1 x PS/2支持KB/MS
1 x CF Type II
数字I/O 8-bit 数字I/O (4-bit输入t, 4-bit 输出) 8-bit 数字I/O (4-bit输入, 4-bit输出)
扩展 PCI-104 PCI-104 支持通过PCIe to PCI bridge PLX PEX8112
音频 5.1通道音频套件支持Realtek ALC655 AC'97编解码器
7.1通道HD音频套件支持Realtek ALC883编解码器
支持双音频流		 7.1通道HD音频套件支持Realtek ALC883编解码器
支持双音频流
显示接口 Intel® Graphics Media Accelerator 950
VGA集成Intel® 945GSE
18 bit 双通道LVDS集成Intel® 945GSE		 Intel® Graphics Media Accelerator 500
H.264全硬件加速, MPEG2, VC1并支持WMV9
VGA 支持通过LVDS到VGA转换板(LVDS-VGA-R10)
24 bit单通道LVDS集成Intel® US15W
电源 仅支持5V, 12V支持LCD/FAN, 支持AT/ATX 仅支持5V, 12V支持LCD, 支持AT/ATX
Super IO Fintek F81865 SMSC 3114
看门狗
定时器		 软件可编程1-255 sec.通过super I/O 软件可编程1-255 sec.通过super I/O
功耗 5V@2.6A (Max), 5V@1.57A (idle)
(Intel® Atom™ N270 1.6GHz, 1GB DDR2)		 5V@2.31A (Max); 5V@1.46A (idle)
(Intel® Atom™ Z530 1.6GHz, 2GB DDR2)
5V@1.95A (Max); 5V@1.33A (idle)
(Intel® Atom™ Z510 1.1GHz, 2GB DDR2)
尺寸 108.59mm x 116mm (4.275" x 4.55") 90mm x 96mm
 包装清单
1 x PM-945GSE Single Board Computer 1 x Power Cable (P/N:32100-130300-RS)
1 x SATA Cable (P/N:32000-062800-RS) 1 x KB/MS Cable (P/N:32000-023800-RS)
1 x Quad RS-232 Cable (P/N:32100-147900-RS) 1 x VGA Cable (P/N:32000-033804-RS)
1 x LAN Cable (P/N:32000-055702-RS) 2 x Dual USB Cable (P/N:32000-070301-RS)
1 x Mini Jumper pack 1 x CD Utility
1 x QIG
订购信息
型号 描述
PM-945GSE-N270-R10 PCI-104 SBC with Intel® Atom™ 1.6GHz CPU, VGA/LVDS, LAN, USB, SATA, 4COM and
on Board 1GB Memory
32200-074800-RS RS-422/485 Cable
32100-088600-RS SATA Power Cable
32100-052100-RS ATX Power Cable
AC-KIT08R-R10 5.1 channel AC'97 Audio Kit with Realtek ALC655 codec
AC-KIT883HD-R10 7.1 Channel HD Audio Kit with Realtek ALC883 codec support dual audio streams
