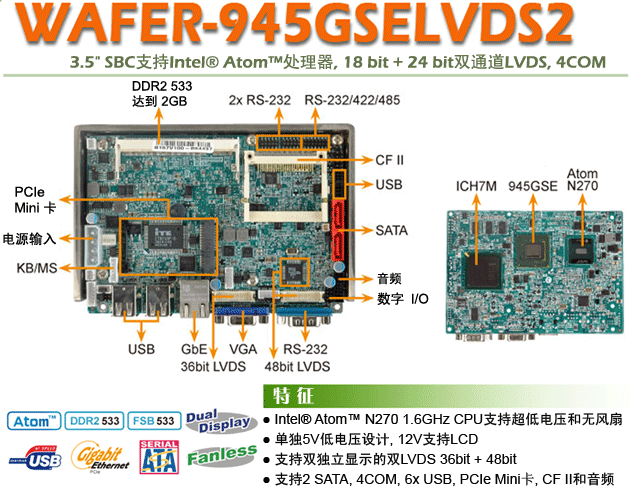

威强推出3.5”Atom™ 双独立显示嵌入式主板: WAFER-945GSELVDS2
[ Date: 2009-10-10 9:11:42]
![](/UploadPic2/2009-10/200910109935921.gif)
规格
|
CPU |
Intel® Atom™ 处理器 N270 1.6GHz 支持一个533Mhz FSB |
系统芯片组 |
Intel® 945GSE Intel® 82801GBM/ICH7M |
BIOS |
AMI BIOS |
内存 |
支持一个200-pin 400/533MHz DDR2 SDRAM SO-DIMM (系统****2GB) |
网络 |
一个PCIe Realtek 8111CP GbE芯片组 |
I/O接口 |
6 x USB 2.0 2 x SATA 3 x RS-232 1 x RS-232/422/485 1 x PS/2支持KB/MS 1 x CF Type II |
数字 I/O |
8-bit 数字 I/O (4-bit输入, 4-bit输出) |
扩展 |
1 x PCI Express Mini卡 |
音频 |
Realtek ALC655支持AC'97编解码器 |
显示接口 |
Intel® Graphics Media Accelerator 950 VGA集成Intel® 945GSE LVDS1:18 bit双通道LVDS集成Intel® 945GSE LVDS2:18/24双通道LVDS支持通过Chrontel CH7308 |
电源 |
仅支持5V, 12V 支持 LCD/System FAN, 支持AT/ATX |
Super IO |
ITE IT8718 |
看门狗定时器 |
软件可编程支持1-255 sec. 系统重启 |
温度 |
操作: 0 ~ 60°C ( 32 ~ 140°F) |
湿度 |
操作: 5% ~95 无冷凝 |
功耗 |
5V@2.49A (Intel® Atom™ N270 1.6G with 2GB DDR2) |
尺寸 |
146 mm x 102 mm |
重量 |
GW: 700g / NW: 350g |
![](/UploadPic2/2009-10/200910109938655.jpg) |
![](/UploadPic2/2009-10/200910109938655.jpg) |
|
![WAFER-945GSE-N270](/UploadPic2/2009-10/200910109939299.jpg) |
![WAFER-945GSELVDS2-N270-R10](/UploadPic2/2009-10/200910109939338.jpg) |
型号 |
WAFER-945GSE-N270-R10 |
WAFER-945GSELVDS2-N270-R10 |
CPU |
Intel® Atom™ 处理器 N270 1.6GH支持一个533Mhz FSB |
Intel® Atom™ 处理器 N270 1.6GHz支持一个533Mhz FSB |
系统 芯片组 |
Intel® 945GSE Intel® 82801GBM/ICH7M |
Intel® 945GSE Intel® 82801GBM/ICH7M |
BIOS |
AMI BIOS |
AMI BIOS |
内存 |
支持一个200-pin 400/533MHz DDR2 SDRAM SO-DIMM (系统****2GB) |
支持一个200-pin 400/533MHz DDR2 SDRAM SO-DIMM (系统****2GB) |
网络 |
两个PCIe Realtek 8111CP GbE 芯片组 |
一个PCIe Realtek 8111CP GbE 芯片组 |
I/O接口 |
6 x USB 2.0 2 x SATA 5 x RS-232 1 x RS-232/422/485 1 x PS/2支持KB/MS 1 x CF Type II |
6 x USB 2.0 2 x SATA 3 x RS-232 1 x RS-232/422/485 1 x PS/2支持KB/MS 1 x CF Type II |
数字I/O |
8-bit数字I/O (4-bit输入, 4-bit输出) |
8-bit数字I/O (4-bit输入, 4-bit输出) |
扩展 |
1 x PCI Express Mini卡 |
1 x PCI Express Mini卡 |
音频 |
Realtek ALC655支持AC'97编解码器 |
Realtek ALC655支持AC'97编解码器 |
显示接口 |
Intel® Graphics Media Accelerator 950 VGA集成Intel® 945GSE LVDS: 18 bit 双通道LVDS集成Intel® 945GSE |
Intel® Graphics Media Accelerator 950 VGA集成Intel® 945GSE LVDS1: 18 bit 双通道LVDS集成Intel® 945GSE LVDS2: 18/24 bit 双通道LVDS支持通过Chrontel CH7308 |
电源 |
仅支持5V, 12V支持LCD/FAN, 支持AT/ATX |
仅支持5V, 12V支持LCD/FAN, 支持AT/ATX |
Super I/O |
ITE IT8718 |
ITE IT8718 |
看门狗 定时器 |
软件可编程支持1~255 sec. 系统重启 |
软件可编程支持1~255 sec. 系统重启 | |
![](/UploadPic2/2009-10/200910109938655.jpg) |
1 x WAFER-945GSELVDS2 Single Board Computer |
2 x RS-232 Cable (P/N: 32200-000049-RS) |
2 x SATA Cable (P/N: 32000-062800-RS) |
1 x KB/MS Cable (P/N: 32000-023800-RS) |
1 x Audio Cable (P/N: 32000-072100-RS) |
1 x Mini Jumper Pack |
1 x Enclosure Heat sink |
1 x QIG |
1 x Utility CD |
|
型号 |
描述 |
WAFER-945GSELVDS2-N270-R10 |
3.5" SBC with Intel® Atom™ N270 1.6GHz, VGA/18+24 bit dual channel LVDS, GbE, CFII, USB, Audio, SATA |
32000-070301-RS |
Dual Port USB Cable |
32200-026500-RS |
RS-232/422/485 Cable |
32100-052100-RS |
ATX Power Cable |
32100-088600-RS |
SATA Power Cable |
