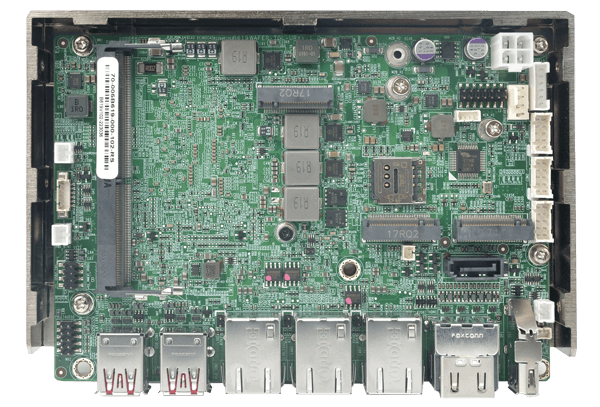

> 产品 > 3.5" WAFER系列主板 > WAFER-TGL-U
| 1. 3.5寸 SBC 搭配 Intel® Tiger Lake-UP3 板载 SOC 处理器，支持 SO-DIMM DDR4-3200 内存 |
|
2. 支持四重独显：2 x
HDMI™ 1.4，1 x DP 1.4，1 x iDPM
|
|
3. 高速 I/O 接口：4
x USB 3.2 gen 2 (10Gb/s)、SATA (6Gb/s)
|
|
4. 支持三路 Intel®
I225V/I226V 2.5GbE 网口
|
|
5. 支持 M.2 A
Key，B key 扩展
|
| CPU | 第 11 代 Intel®
移动 Tiger Lake-UP3 板载处理器 Intel® Core™ i7-1185G7E (高达4.4GHz,四核, 12M 缓存, TDP=28/15/12W) Intel® Core™ i5-1145G7E (高达4.1GHz, 四核, 8M 缓存, TDP=28/15/12W) Intel® Core™ i3-1115G4E (高达3.9GHz,双核, 6M 缓存, TDP=28/15/12W) Intel® Celeron® 6305E (高达1.8GHz,双核,4M 缓存, TDP=15W) |
| 内存 | 1 x 260-pin 3200 MHz DDR4 SO-DIMMs，支持多达 32 GB |
| 内存上限 | 支持多达至 32GB |
| 网络 | 3 x LAN - LAN1: Intel® I225V/I226V 2.5GbE 控制器 LAN2: Intel® I225V/I226V 2.5GbE 控制器 LAN3: Intel® I225V/I226V 2.5GbE 控制器 |
| 显示输出 | 2
x HDMI™: 高达4096 x 2160@30Hz 1 x Display Port: 高达4096 x 2160@60Hz 1 x iDPM: IEI iDPM 3040 槽位 (仅支持IEI eDP/LVDS/VGA模块) |
| 音频 | 1 x HD Audio: 1 x iAUDIO，支持 IEI AC-KIT-888S 音频组件 (2x5 pin) |
| I/O接口 | 1
x 内部RS-232: 2x5 pin, P=2.0 2 x 内部RS-232/422/485: 2x5 pin, P=2.00 ,RS-485 支持 AFC 2 x 内部 USB 2.0: 2x4 pin, P=2.00 1 x DIO: 12位数字 I/O (2x7 pin, P=2.0) 4 x 外部 USB 3.2 Gen2x1: 10Gb/s |
| 存储 | 1
x SATA: 6Gb/s 带5V SATA 电源连接器 1 x M.2(NGFF): B Key(2242/3052) with PCIe Gen3 x2,support NVME storage |
| 扩展 | 2 x M.2(NGFF) - 1 x M.2 A key (2230)基于PCIe Gen3 x1/USB 2.0信号 1 x M.2 B Key (2242/3052)基于PCIe Gen3 x2/USB 2.0信号用于5G模块 |
| 电源供电 | +12V直流电压输入(AT/ATX模式) |
| 操作温度 | 0°C ~ 60°C |
| 存储温度 | -20°C ~ 70°C |
| Humidity | 5% ~ 95%, 无冷凝 |
| Safety & EMC | 符合CE/FCC |
| 散热方案/系统风扇 | 1 x 系统风扇接口 (1x4 pin, P=2.54) |
| TPM | Intel® PTT(TPM 2.0) |
| WAFER-TGL-U-i7-R11 | 3.5" SBC with Intel® Tiger Lake-UP3 Core™ i7-1185G7E Proccessor,DDR4 SO-DIMM,12V DC input,Quad Display,Triple M.2 with A/B key,Triple Intel® 2.5 GbE,SATA,USB3.2,SoC,RoHS |
| WAFER-TGL-U-i5-R11 | 3.5" SBC with Intel® Tiger Lake-UP3 Core™ i5-1145G7E Proccessor,DDR4 SO-DIMM,12V DC input,Quad Display,Triple M.2 with A/B key,Triple Intel® 2.5 GbE,SATA,USB3.2,SoC,RoHS |
| WAFER-TGL-U-i3-R11 | 3.5" SBC with Intel® Tiger Lake-UP3 Core™ i3-1115G4E Proccessor,DDR4 SO-DIMM,12V DC input,Quad Display,Triple M.2 with A/B key,Triple Intel® 2.5 GbE,SATA,USB3.2,SoC,RoHS |
| WAFER-TGL-U-CE-R11 | 3.5" SBC with Intel® Tiger Lake-UP3 Celeron 6305E Proccessor,DDR4 SO-DIMM,12V DC input,Quad Display,Triple M.2 with A/B key,Triple Intel® 2.5 GbE,SATA,USB3.2,SoC,RoHS |
