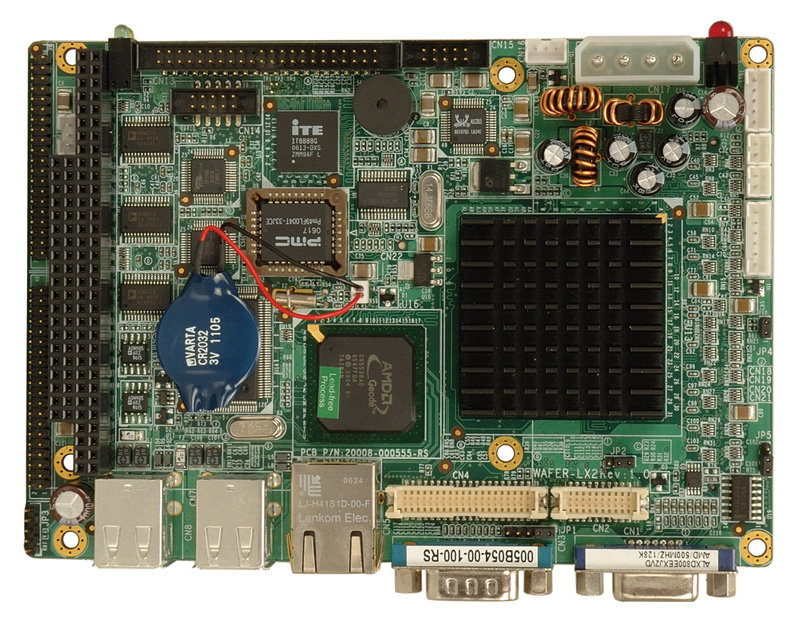

WAFER-LX2

Enlarge image
3.5" 工业主板, 支持 AMD® Geode LX800 处理器, 8 COM, DDR 400MHz, VGA/ LVDS/ TTL 显示接口, PC/104, 4 x USB 2.0和嵌入式 OS

Datasheet (PDF)    Download (Deriver/BIOS/Manual/QIG)


产品特征 产品特征
  1. 3.5" 主板, 板载 AMD® Geode™ LX800 CPU
2. DDR 333/ 400MHz SO-DIMM 插槽****支持 1GB
3. VGA, 24-bit TTL, 18-bit LVDS 显示接口
4. 7 x RS-232 ,1 x RS-232/ 422/ 485

产品规格 产品规格

CPU 板载 AMD® Geode™ LX800(500MHz) 处理器
芯片组 AMD® Geode™ LX800 + CS5536
BIOS Award BIOS
内存 1 x 200-pin 400/333MHz DDR SDRAM SO-DIMM (系统****支持 1GB)
以太网 10/100Mbps Single RTL8100C 网络芯片组
I/O接口 7 x RS-232
1 x RS-232/422/485
4 x USB 2.0
1 x IDE
数字I/O 8-bit 数字 I/O, 4-bit 输入/ 4-bit 输出
音频 Realtek ALC203 with AC`97 解码
固态电子盘 CF Type II
显示接口 VGA 集成于 AMD® Geode LX800
24-bit TTL
18-bit 单通道 LVDS
扩展槽 PC/104 (ISA 总线)
看门狗 软件可编程，支持1~255系统重启
电源 仅 5V , AT/ATX电源
功耗 5V@1.33A (AMD® LX800 with DDR 400MHz/ 1GB)
工作温度 0ºC ~ 60ºC ( 32ºF~ 140ºF)
相对湿度 5% ~95 无冷凝
尺寸 146 mm x 102 mm
重量 GW: 670 g; NW: 230 g

订购信息 订购信息

产品名称 描述
WAFER-LX2-800-R12 3.5" SBC with AMD Geode LX800 Processor, Audio, VGA/LVDS,TTL/LVDS, 4xUSB 2.0, 7 x RS-232 and 1 x RS-232/422/485
IO-KIT-4COM-R10 4 COM Ports Adapter Board

订购信息 包装清单

1 * WAFER-LX2 Single Board Computer 1 * Mini Jumper Pack
1 * IDE Flat Cable 44p/44p (P/N:32200-000009-RS) 2 * 4 RS-232 Adapter cable (P/N:32200-025401-RS)
1 * Audio cable (P/N:32200-072100-RS) 1 * Utility CD
1 * QIG
