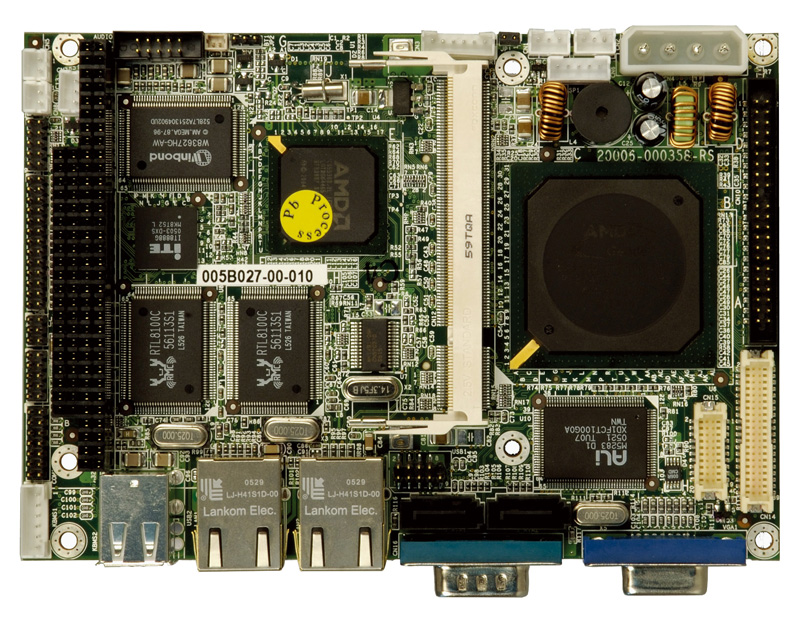

WAFER-LX
Enlarge image
3.5” 工业主板, 板载 AMD® Geode LX800 处理器, 支持VGA/ LVDS/ TTL, 双 LAN 和 SATA
Datasheet (PDF)
Download (Deriver/BIOS/Manual/QIG)
产品特征
1. 3.5”主板, AMD® LX800 处理器嵌入式主板与 RoHS 无铅制程
2. DDR 333/400MHz SO-DIMM SDRAM****支持 1GB
3. Complete I/O支持 2xSATA, IDE, CF Type II, PC/104, 双 LAN, 4 x USB 2.0
4. 支持24-bit TTL/ 18-bit 单通道 LVDS
5. 嵌入式应用的价值与低功耗,无风扇设计,支持正版 Windows® XP/ CE/ XPe
6. Windows® CE 5.0, XPe OS image 与 ICA, RDP 和 IE APs 具备是Thin Client最好的选择
产品规格
CPU
板载 AMD® Geode™ LX800(500MHz) 处理器
芯片组
AMD® Geode LX800 + AMD® CS5536
BIOS
Award BIOS
内存
1 x 200-pin 400/333MHz DDR SDRAM SO-DIMM (系统****支持 1GB)
以太网
10/100Mbps 双 RTL8100C 网络芯片组
I/O接口
4 x USB 2.0
2 x SATA 支持 VIA VT6421A RAID 0,1 功能
1 x LPT
1 x CF Type II
2 x RS-232
1 x RS-422/485
1 x PS/2 键盘/鼠标
1 x IDE
Super I/O
W83627EHG
数字I/O
8-bit 数字 I/O, 4-bit 输入/ 4-bit 输出透过 super I/O
红外连接器
1 x 红外接口透过针头
音频
Realtek ALC203 支持 AC’97 解码
显示接口
VGA 集成于 AMD® Geode LX800
24 bit TTL
18-bit 单通道 LVDS
扩展槽
1 x PC/104
看门狗
软件可编程,支持1~255系统重启
电源
仅 5V , AT/ATX
功耗
5V@1.53A (AMD® LX800 与 DDR 400MHz/ 1GB)
工作温度
0° ~ 60°C
相对湿度
5% ~ 95%, 无冷凝
尺寸
146 mm x 102 mm
重量
GW: 670 g; NW: 230 g
订购信息
产品名称
描述
WAFER-LX-800-R12
3.5" SBC with AMD LX 800 processor, Audio, VGA/LVDS/TTL, Dual LAN and SATA connectors
32200-015100-RS
LPT cable
包装清单
1 * WAFER-LX800 single board computer
1 * Audio cable (P/N:32000-072100-RS)
1 * IDE Flat Cable 44p/44p (P/N:32200-000009-RS)
2 * SATA Cable (P/N:32000-0628000-RS)
1 * SATA Power Cable (P/N:32100-088600-RS)
1 * RS-232/422/485 Cable (P/N:32200-026500-RS)
1 * KB/MS Y Cable (P/N:32000-023800-RS)
1 * USB Cable (P/N:32000-070300-RS)
1 * Mini Jumper Pack
1 * Utility CD
1 * QIG(Quick Installation Guide)
