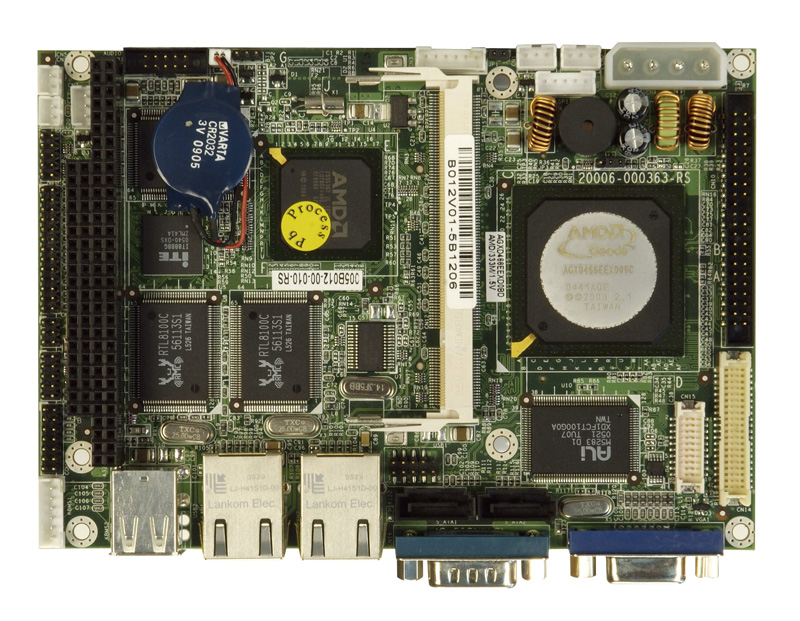

WAFER-GX

Enlarge image
3.5” 工业主板, 支持 AMD® Geode™ GX466 333MHz CPU, 双 LAN, SATA, VGA/LVDS/TTL 和音频

Datasheet (PDF)    Download (Deriver/BIOS/Manual/QIG)

产品特征 产品特征
  1. AMD® GX466 333MHz 和 RoHS 无铅制程
2. DDR266MHz SO-DIMM 插槽****支持 512MB
3. 双10/100Mbps RTL8100C 网络芯片组
4. SATA, USB 2.0, CF Type II, LPT, COM端口

产品规格 产品规格

CPU 板载 AMD® Geode™ GX466(333MHz) 处理器
芯片组 AMD® Geode™ GX466 + CS5536
BIOS Award BIOS
内存 1 x 200-pin 266/200MHz DDR SDRAM DIMM (系统****支持 512MB)
以太网 10/100Mbps 双 RTL8100C 网络芯片组
I/O接口 4 x USB 2.0
2 x SATA 支持 ALI M5283 RAID 0,1 功能
1 x LPT
1 x CF Type II
2 x RS-232
1 x RS-422/485
1 x PS/2 键盘/鼠标
1 x IDE
Super I/O W83627EHG
数字I/O 8-bit 数字 I/O, 4-bit 输入/ 4-bit 输出
音频 Realtek ALC203 支持 AC’97 解码
显示接口 VGA 集成于 AMD® GX466
24-bit TTL
18-bit 单通道 LVDS
扩展槽 1 x PC/104
看门狗 软件可编程，支持1~255系统重启
电源 5V only, AT/ATX support
功耗 5V@1.15A
(AMD® GX466, DDR266MHz/ 256MB HCT11.2)
工作温度 0° ~ 60°C
相对湿度 5% ~ 95%,
尺寸 146 mm x 102 mm
重量 GW: 670 g; NW: 230 g

订购信息 订购信息

产品名称 描述
WAFER-GX-466-R10 3.5" SBC with AMD® GX466 333MHz CPU, VGA/LVDS/TTL , Dual LAN, USB2.0 and Audio
WAFER-GX-466S-R10 3.5" SBC with AMD® GX466 333MHz CPU , VGA/LVDS/TTL , Dual LAN, SATA, USB2.0 and Audio
32000-070300-RS USB Cable
32200-015100-RS LPT Cable

订购信息 包装清单

1 * WAFER-GX Single Board Computer 1 * RS-232/422/485 Cable (P/N:32200-026500-RS)
1 * ATA33 Flat Cable (P/N:32200-000009-RS) 1 * KB/MS Cable (P/N:32000-023800-RS)
2 * SATA Cable (WAFER-GX-466S only) (P/N:32000-062800-RS) 1 * Mini Jumper Pack (P/N:33100-000033-RS)
1 * SATA Power Cable (WAFER-GX-466S only) (P/N:32100-088600-RS) 1 * Audio Cable (P/N:32000-072100-RS)
1 * RS-232 Cable (P/N:32200-000049-RS) 1 * QIG/CD (Quick Installation Guide)
1 * Mini Jumper Pack (P/N:33100-000033-RS)
