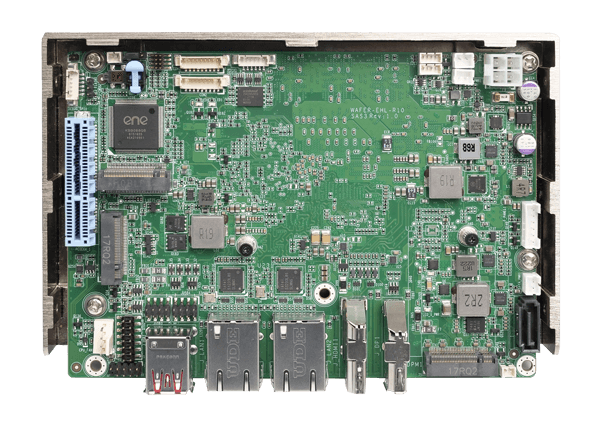

> 产品 > 3.5" WAFER系列主板 > WAFER-EHL
| » 3.5＂ SBC支持 Intel® Celeron® J6412 板载处理器 |
|
»
支持独立三显，HDMI™, DP, iDPM
|
|
» 支持双路 Intel®
I225V/I226V 2.5GbE 网络控制器芯片
|
|
» 支持一个 PCIe
Gen3 x4 插槽, M.2 A key, M.2 B key 扩展
|
| CPU | Intel® Atom™
x6000 series / Pentium® / Celeron® 板载处理器 (Elkhart Lake平台) Intel® Celeron® J6412 板载处理器 (高达 2.6GHz, 四核, 1.5M 缓存, TDP=10W) |
| 内存 | 默认板载LPDDR4x 8GB |
| 内存上限 | 支持多达至16GB |
| 网络 | 2 x LAN - LAN1: Intel® I225V/I226V 2.5GbE 控制器 LAN2: Intel® I225V/I226V 2.5GbE 控制器 |
| 显示输出 | 1
x HDMI™: 高达 3840 x 2160@30Hz 1 x Display Port: 高达 3840 x 2160@60Hz 1 x iDPM: 3040 slot (仅支持 iEi eDP/LVDS/VGA 模块) |
| 音频 | 1 x HD Audio: 1 x iAUDIO，支持 IEI AC-KIT-888S 音频组件 (2x5 pin) |
| I/O接口 | 2
x 内部RS-232/422/485: 1x9 pin, P=1.25 4 x 内部 USB 2.0: 2x4 pin, P=2.00 1 x DIO12位数字 I/O (2x7 pin) 2 x 外部 USB 3.2 Gen2x1: 10Gb/s |
| 存储 | 1
x SATA: 6Gb/s 带 5V SATA 电源连接器 1 x M.2(NGFF): B Key (3042/2242) PCIe Gen3 x2，支持 NVME 存储 |
| 扩展 | 1
x PCIe x4: PCIe Gen3 x2 signal 2 x M.2(NGFF)- 1 x M.2 A Key for WIFI & BT (2230) (基于 PCIe Gen3 x1/USB 2.0 信号) 1 x M.2 B key (3042/2242) w/ SIM holder (基于PCIe Gen3 x2/USB 2.0 信号) |
| 电源供电 | +12V直流电压输入 (AT/ATX mode) |
| 电源功耗 | 12V@3.14A (Intel® Celeron® J6412 2.0GHz with on-board 8GB 3200MHz LPDDR4 memory and EUP enabled) |
| 尺寸 (LxWxH) (mm) | 146mm x 102mm |
| 净重 | GW: 850g / NW: 350g |
| 散热方案/系统风扇 | 1 x 系统风扇接口 (1x4 pin) |
| WAFER-EHL-J6412C-R10 | 3.5" SBC supports Intel® Celeron® J6412 on-board SoC with 8GB LPDDR4x memory on board default, triple display with DP, HDMI™ and iDPM slot，dual 2.5 GbE, USB 3.2 Gen 2, M.2, SATA 6Gb/s, COM, iAUDIO, 0°C ~60°C and RoHS |
