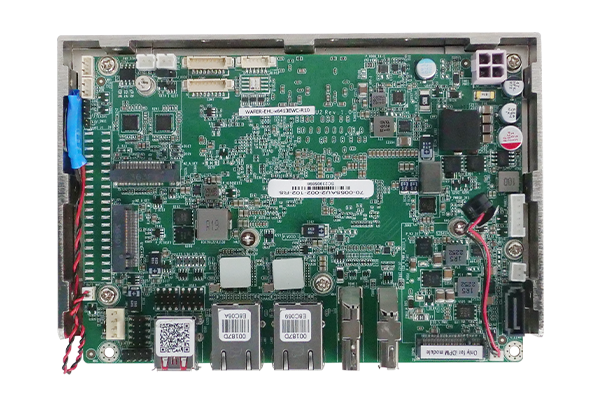

| » 3.5” SBC 支持 Intel® Elkhart Lake Atom™ x6000 系列板载 SoC |
|
» 具有 DP, HDMI™
和 iDPM 插槽的三重显示
|
|
» 高速 I/O
接口，USB 3.2 gen 2, SATA 6Gb/s
|
|
» 双 2.5 GbE
局域网与 英特尔® I225IT/I226-IT
|
|
» 支持一个 M.2 A
Key 和一个 M.2 B Key
|
| CPU | ● 板载 Intel®
Elkhart Lake Atom™ x6000系列 / Pentium® / Celeron® 处理器 Intel® Atom™ x6211E 板载 SoC (高达 3.00 GHz，双核，1.5M 缓存, TDP=6W) Intel® Atom™ x6413E 板载 SoC (高达 3.00 GHz，四核，1.5M 缓存, TDP=9W) Intel® Atom™ x6425E 板载 SoC (高达 3.00 GHz，四核，1.5M 缓存, TDP=12W) |
| 内存 | 板载 LPDDR4x 8GB |
| 内存上限 | 内存上限为 8GB |
| 网络 | 2 x LAN- LAN1: Intel® I225IT/I226-IT 网络控制器 LAN2: Intel® I225IT/I226-IT 网络控制器 |
| 显示输出 | 1
x HDMI™: 高达 4096 x 2160@30Hz 1 x Display Port: 高达 4096 x 2160@60Hz 1 x iDP: IEI iDPM 3040插槽 (仅适用于 IEI eDP/LVDS/VGA模块) |
| 音频 | 1 x HD Audio: iAUDIO，支持 IEI AC-KIT-888S 音频模块 (2 x 5 pin) |
| I/O接口 | 2
x 内部RS-232/422/485: 1x9 pin, P=1.25 4 x 内部 USB 2.0: 2*4 pin, P=2.0 2 x 外部 USB 3.2 Gen2x1: 10 Gb/s |
| 存储 | 1
x SATA: 6Gb/s 带 5V SATA 供电接口 1 x M.2(NGFF): B Key 3042 with PCIe Gen3 x2,支持 NVME 存储 |
| 扩展 | 2 x M.2(NGFF)- 1 x M.2 A Key 2230 (PCIe Gen3 x2 & USB 2.0) 1 x M.2 B Key 3042 (PCIe Gen3 x2 & USB 2.0) |
| 电源功耗 | 12V@3.34A,
19V@2.16A, 24V@1.79A, 28V@1.52A (Intel® Atom x6211E 1.3GHz with 8GB 3200MHz DDR4 memory and EUP enabled) |
| 操作温度 | -20°C ~ 85°C |
| 存储温度 | -40°C ~ 85°C |
| Humidity | 5 ~ 95% non-condensing |
| 尺寸 (LxWxH) (mm) | 146mm x 102mm |
| 净重 | GW:850g / NW:350g |
| 散热方案/系统风扇 | 1 x 系统风扇接口(1x4 pin) |
| WAFER-EHL-x6425EWC-R10 | 3.5 SBC supports Intel® quad-core Atom® x6425E 2.0GHz on-board SoC with DP ,HDMI™ and iDPM slot ,2.5 GbE , USB 3.2 gen 2,M.2,SATA 6Gb/s,COM and RoHS, -20°C ~85°C |
| WAFER-EHL-x6413EWC-R10 | 3.5 SBC supports Intel® quad-core Atom® x6413E 1.5GHz on-board SoC with DP ,HDMI™ and iDPM slot ,2.5 GbE , USB 3.2 gen 2,M.2,SATA 6Gb/s,COM and RoHS, -20°C ~85°C |
| WAFER-EHL-x6211EWC-R10 | 3.5 SBC supports Intel® dual-core Atom® x6211E 1.3GHz on-board SoCwith DP ,HDMI™ and iDPM slot ,2.5 GbE , USB 3.2 gen 2,M.2,SATA 6Gb/s,COM and RoHS, -20°C ~85°C |
