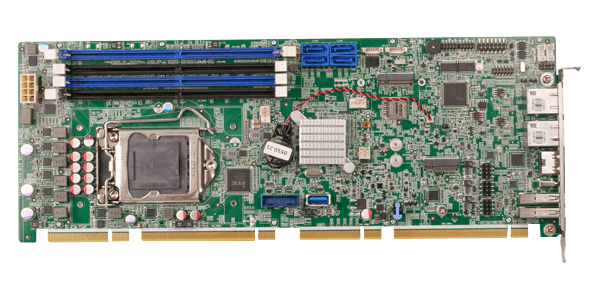

> 产品 > PICMG全长卡 > PCIE-Q470| 1. LGA1200插槽 Intel® 第10/11代 Core™ i9/i7/i5/i3, Celeron® 和 Pentium® 系列处理器 |
|
2. 支持双路Intel®
i225V 2.5GbE网络控制器芯片
|
|
3. 支持USB 3.2
Gen 2 (10Gb/s)Type C接口
|
|
4. 支持 M.2 A
key 做 WLAN 扩展, M key 做 PCIe NVMe 存储，B key 做5G模块
|
产品规格
| CPU | LGA1200插槽 Intel® 第10/11代 Core™ i9/i7/i5/i3, Celeron® 和 Pentium® 系列处理器 (CPU支持到65W) |
| 芯片组 | Intel® Q470/Q470E |
| 内存 | 4 x 288-pin 2933 MHz 双通道 DDR4 DIMMs ，支持多达至128G |
| 内存上限 | 支持多达至128G |
| 网络 | 2 x LAN: LAN1: Intel® I225V 2.5GbE 控制器 LAN2: Intel® I225V 2.5GbE 控制器 |
| 显示输出 | 1 x HDMI™: 高达4096 x 2160@30Hz |
| 音频 | 1 x HD Audio: 1 x IAUDIO，支持IEI AC-KIT-888S音频组件 (2x5 pin) |
| I/O接口 | 2
x 内部RS-232: 2x5 pin, P=2.0 2 x Internal RS-422/485: 1x4 pin, P=2.00 ,RS-485 支持 AFC 2 x 外部 USB 3.2 Gen1x1: 5Gb/s (Type-A) 6 x 内部 USB 2.0: 2x4 pin, P=2.54 3 x 内部 USB 3.2 Gen1x1: 2 x USB 3.2 Gen1 (5Gb/s) (2x10 pin，P=2.00) 1 x USB 3.2 Gen1 (Type A 180°) DIO: 12位数字 I/O (2x7 pin) 1 x 外部 USB 3.2 Gen2x1: 10Gb/s (Type-C) |
| 存储 | 4
x SATA: 6Gb/s (支持 RAID 0/1/5/10) 1 x M.2(NGFF): M Key (2280/2242) (with PCIe Gen3 x4), 支持 NVME 存储 |
| 扩展 | 1
x PCIe x16: 信号来自CPU通过金手指 (支持 x16, 或 x8 + x8, 或 x4 + x4 + x8) 1 x PCIe x4: 信号来自PCH通过金手指 (支持一个 x4, 或四个 x1) 4 x PCI Slot: 信号通过金手指 3 x M.2(NGFF): 1 x M.2 A Key (2230) (基于PCIe Gen3 x2/USB 2.0信号) 1 x M.2 B Key (3042/3052/2280) w/ SIM holder (基于 PCIe Gen3 x2信号) 1 x M.2 M Key (2280/2242) (基于PCIe Gen3 x4信号) |
| 电源供电 | ATX/AT
供电 支持 AT/ATX 模式 符合ErP/EuP |
| 操作温度 | 0°C – 60°C |
| 存储温度 | -30°C – 70°C |
| Humidity | 5% ~ 95%, 无冷凝 |
| 尺寸 (LxWxH) (mm) | 338 mm x 126 mm |
| 净重 | 500g |
| Safety & EMC | 符合CE/FCC |
| 散热方案/系统风扇 | 1
x CPU风扇接口 (1x4 pin) 1 x 系统风扇接口 (1x4 pin) |
| 尺寸类型 | 长卡单板电脑 |
订购信息
| PCIE-Q470-R11 | Full-size PICMG 1.3 CPU Card supports LGA1200 Intel® 10th/11th Gen. Core™ i9/i7/i5/i3/Pentium®/Celeron® CPU with Q470E, DDR4, HDMI, Dual Intel® 2.5GbE, USB 3.2, SATA 6Gb/s, M.2,HD Audio and RoHS |
