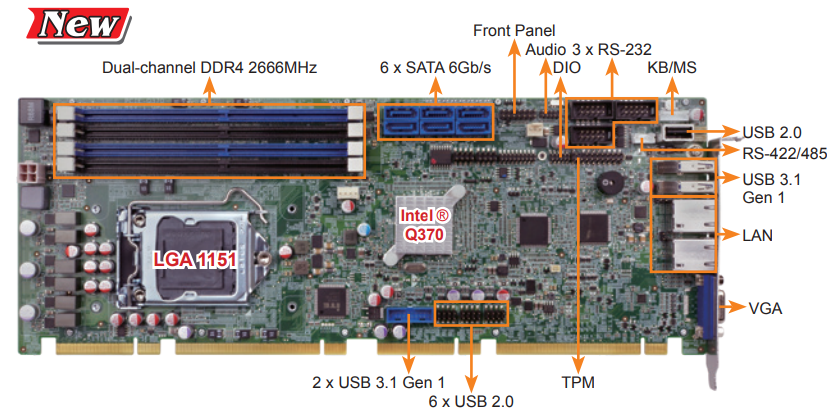

● PICMG 1.3 full-size CPU card | |
● LGA1151 Intel® 8th Generation Core™ i7/i5/i3, Celeron® and Pentium® processor supported | |
● Dual-channel DDR4 2666MHz | |
● Support VGA display | |
● Intel® PCIe GbE with Intel® AMT 11.0 supported | |
● Support M.2 M key for storage (PCIe x4) | |
● Supports RAID 0, 1, 5, 10 function via SATA 6Gb/s |
产品规格
Display Output
|
1 x VGA (高达 1920x1200@60 Hz) |
CPU
|
LGA1151 socket 支持第八代 Intel® Core® i7/i5/i3, Pentium® 或 Celeron® 处理器 |
Chipset
|
Intel® Q370 |
Memory Max.
|
四个 288-pin 2666MHz 双通道 DDR4 SDRAM 无缓冲 DIMMs 支持 高达 64GB |
Graphcis Controller
|
Intel® HD Graphics Gen 9 引擎 带有 低功耗 16 执行单元, 支持 DX2015, OpenGL 5.X 和 OpenCL2.x, ES 2.0 |
Ethernet
|
LAN1: Intel® I219LM PHY |
LAN2: Intel® I211-AT PCIe 控制器 (Co-lay I210-AT) | |
Digital I/O
|
8-bit 数字 I/O (2x5 pin) |
Audio
|
支持 7.1 channel HD 音频 采用 IEI AC-KIT-892HD 套件 |
Expansion
|
1 x M.2 M key |
1 x PCIe x16 & 4 x PCIe x1 signal via 金手指 | |
4 x PCI signal via 金手指 | |
I²C
|
1 x I²C (1x4 pin) |
Power consumption
|
- |
Power Supply
|
AT/ATX 电源 |
支持 AT/ATX 模式 | |
符合 ErP/EuP | |
Operating Temperature
|
-20°C ~ 60°C |
Humidity
|
5% ~ 95%, 无冷凝 |
iRIS
|
- |
Storage
|
6 x SATA (SATA 6Gb/s) (支持 RAID 0/1/5/10) |
Dimensions
|
185 mm x 122 mm |
Weight
|
GW: 1000g / NW: 500g |
Expansion Slots
|
1 x M.2 M key |
1 x PCIe x16 & 4 x PCIe x1 signal via 金手指 | |
4 x PCI signal via 金手指 | |
Watchdog Timer
|
软件可编程支持 1~255 秒. 系统复位 |
BIOS
|
AMI UEFI BIOS |
I/O Interface
|
1 x USB 2.0 (USB 2.0 (Type A 180°)) |
2 x USB 3.0 (USB 3.0 (背面 IO type A)) | |
1 x 前面板 (前面板 (电源 LED, 硬盘 LED, 扬声器, 电源按钮, 复位按钮)) | |
2 x LAN LED (LAN LED (1x2 pin)) | |
1 x 内部 RS-422/485 ((1x4 pin, P=2.0)) | |
1 x KB/MS (1x6 pin) | |
6 x 内部 USB 2.0 (2x4 pin, P=2.54) | |
2 x 内部 USB 3.0 (2x10 pin) | |
3 x 内部 RS-232 (2x5 pin, P=2.54) | |
1 x I²C (1x4 pin) | |
1 x SMBus (1x4 pin) | |
6 x SATA 6Gb/s (支持 RAID 0/1/5/10) |
订购信息
PCIE-Q370-R10 | 全尺寸 PICMG 1.3 CPU 卡 支持 LGA1151 Intel® Core™ i7/i5/i3/Pentium®/Celeron® CPU per Intel® Q370, DDR4, VGA, 双 Intel® PCIe GbE, USB 3.0, SATA 6Gb/s, PCIe 迷你, HD 音频, iAMT 和 RoHS |
