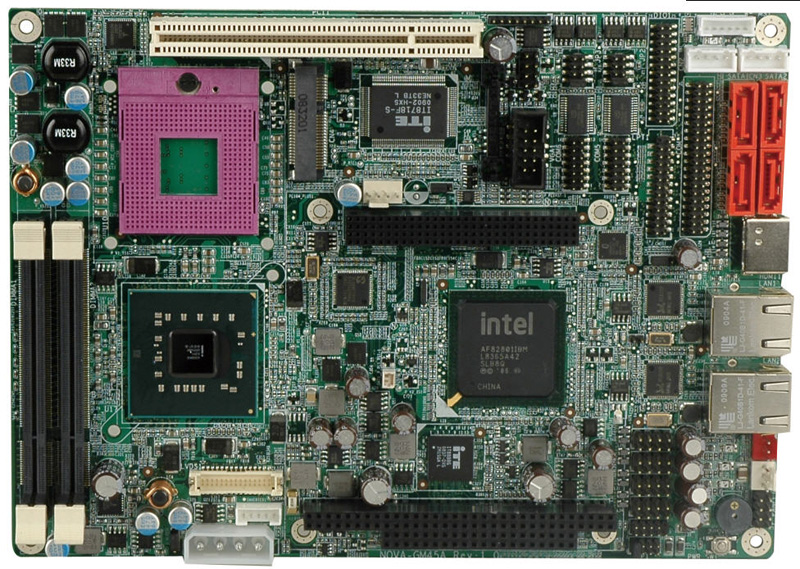

NOVA-GM45A
Enlarge image
5.25" SBC支持Socket P Intel 45nm mobile Core 2 Duo Penryn CPU, VGA/HDMI/LVDS, Dual PCIe GbE, USB2.0, PCIe mini, SATA II 和音频
Datasheet (PDF)
Download (Deriver/BIOS/Manual/QIG)
产品特征
● Socket P Intel® 45nm mobile Core™2 Quad/ Duo CPU 搭载 1066MHz FSB. 支持达到 800MHz DDR2 内存
● Intel® GMA X4500 支持 DX10, Shader Model 4.0, 高性能 MPEG-2 编解码, WMV9 (VC-1) 和 H.264 (AVC)
● 支持VGA, LVDS 和 HDMI 显示输出接口
● 威强 One Key Recovery(一键恢复) 解决方案可快速创建系统备份和恢复
产品规格
CPU
Socket P Intel® 45nm Core™ 2 Quad / Duo 处理器支持 1066/800/667MHz FSB
芯片组
Intel® GM45+ICH9M
FSB
667/800/1066MHz
BIOS
AMI BIOS Label
内存
支持两个200-pin 800/667 MHz DDR2 SDRAM SO-DIMM (系统****支持 4GB)
I/O接口
4 x RS232
2 x RS232/422/485
8 x USB 2.0
1 x LPT
4 x SATA II
1 x KB/MS (by 6-pin header 2.00mm pitch)
Super I/O
ITE IT8718F
数字I/O
16-bit 数字 I/O, 8-bit 输入 / 8-bit 输出
音频
Realtek ALC888 HD Codec
显示接口
VGA 集成于 Intel®GM45 支持达到 QXGA
1 x 18/24-bit 双通道 LVDS
1 x HDMI 输出分辨率支持达到 1080p
LAN
Dual Realtek RTL8111CP PCIe GbE 控制器
扩展槽
1 x PCI 扩展槽
1 x PC/104+ (ISA+PCI 总线)
1 x PCIe mini 卡插槽 ( USB+PCIe 标签)
看门狗
软件可编程支持 1~255 sec. 系统复位
电源
仅支持+12V, AT/ATX
Fan
接口:
1 x 4-pin CPU 风扇
1 x 3-pin 系统风扇
功耗
12V@5.76A (2.26GHz Intel® Core2 Quad Q9100 搭载 1066MHz FSB 和两个 2GB 800MHz DDR2 SO-DIMM 运行 3D Mark2001SE)
Graphic
Intel® GMA4500MHD
工作温度
0°C ~ 60°C (32 ~ 140°F)
相对湿度
5% ~ 95%, 无冷凝
尺寸
203 mm x 146 mm
重量
GW: 850g / NW:290g
订购信息
产品名称
描述
NOVA-GM45A-R10
5.25" SBC with Socket P for Intel 45nm mobile Core 2 Quad/ Duo Penryn CPU, VGA/HDMI/LVDS, Dual PCIe GbE, USB2.0, PCIe mini, SATAII and Audio
CB-USB02A-RS
Dual USB cable with bracket
32102-000100-100-RS
32102-000100-100-RS
SATA Power cable
32200-026500-RS
RS-232/422/485 cable
CF-479B-RS
CPU cooler (50mm x 50mm x 26mm, 50W)
CF-479F-RS
CPU cooler (50mm x 50mm, 45W)
SAIDE-KIT01-R10
SATA to IDE/CF converter board
WMPCIE-V01-R10
PCIe mini card wireless LAN module
WMUSB-V01-R10
USB mini card wireless LAN module
32200-015100-RS
LPT cable
包装清单
1 * NOVA-GM45A single board computer
2 * SATA 5V power output cable kit (P/N:32801-000100-100-RS)
1 * Quad ports RS-232 adapter cable (P/N:32100-147900-RS)
1 * Audio Cable (P/N:32000-072100-RS)
1 * KB/MS Y cable (P/N:32000-023800-RS)
1 * VGA cable (P/N:32000-033800-RS)
1 * USB cable (P/N:32000-070301-RS)
1 * Mini jumper pack
1 * Utility CD
1 * QIG
