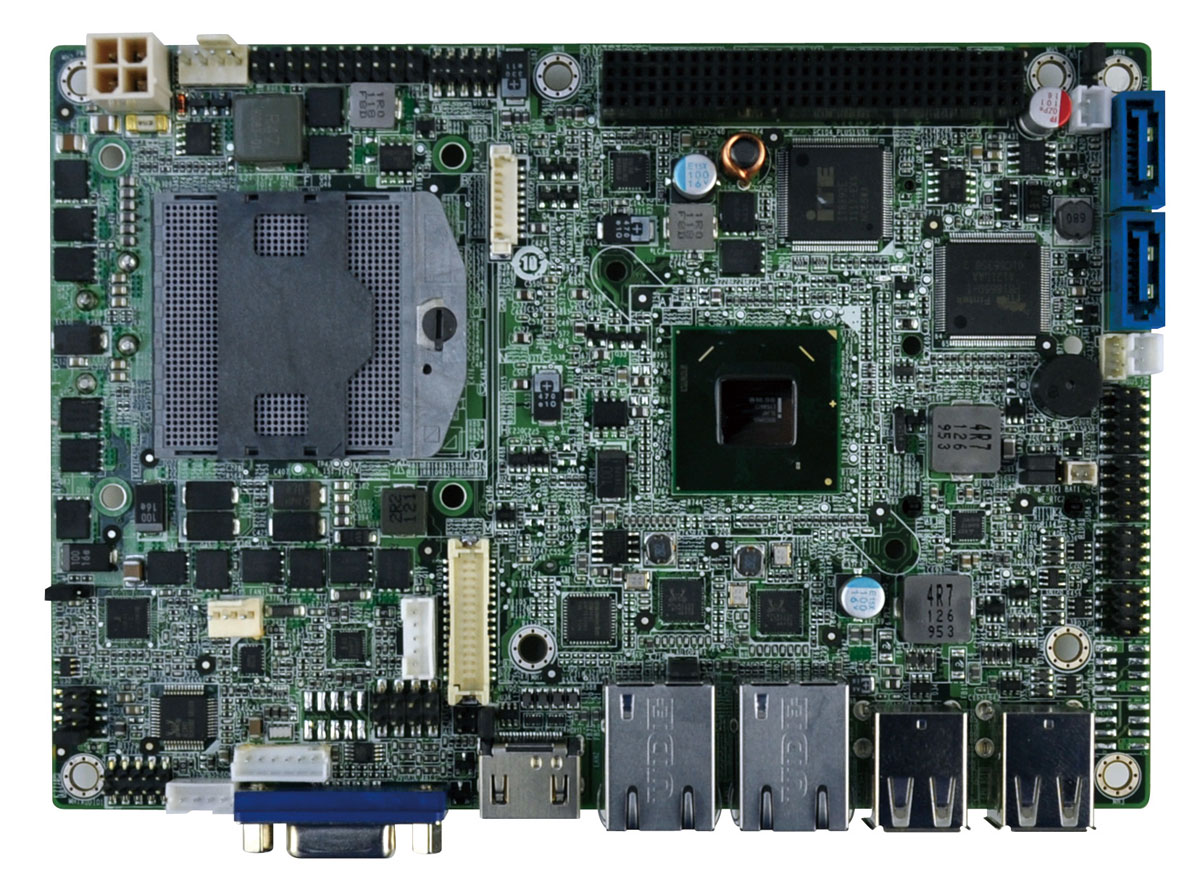

NANO-HM650
Enlarge image
EPIC SBC 支持 Socket G2 for Intel® 2nd generation Core™ i7/i5/i3 和 Celeron® CPU, VGA/HDMI, Dual PCIe GbE, USB 2.0, PCI-104, SATA 6Gb/s 和音频
Datasheet (PDF)
Download (Deriver/BIOS/Manual/QIG)
产品特征
1. EPIC SBC 支持 Socket G2 Intel® 2nd generation Core™ i7/i5/i3 和 Celeron® 处理器
2. VGA 24-bit 双通道 LVDS/HDMI 支持双显
3. 1066/1333HMz DDR3/SDRAM (系统****支持 4GB)
4. 支持 3 个 COM, 8 个 USB 2.0, 2 个 SATA 6Gb/s, PCI-104 和音频
5. TPM 模块支持 TPM V1.2 硬件安全功能
6. 威强一键恢复 (One Key Recovery) 解决方案可快速创建 OS 备份和恢复
产品规格
CPU
Socket G2 支持第二代 Intel® Core™ i7/i5/i3 和 Celeron® mobile 处理器
PCH
Intel® HM65
BIOS
UEFI BIOS
内存
1 个 204-pin 1066/1333MHz DDR3/SO-DIMM (系统****支持 4GB)
I/O接口
1 x 6-pin header for KB/MS
2 x RS-232
1 x RS-422/485
2 x SATA 6Gb/s 支持 5V SATA 电源接口
8 x USB 2.0
Super I/O
Fintek F81866
音频
板载 Realtek ALC662 HD codec
显示接口
支持双显
1 x VGA
1 x HDMI
1 x 18/24-bit 双通道 LVDS
LAN
Realtek RTL8111E 的双 PCIe LAN 控制器支持 ASF 2.0
扩展槽
1 x PCIe Mini 卡插槽
1 x PCI-104 插槽
看门狗定时器
软件可编程支持 1~255 sec. 系统复位
电源
仅限 12V, AT/ATX 电源模式
风扇
1 x 4-pin CPU 风扇接口
1 x 3-pin 系统风扇接口
功耗
12V@4.85A (2.6GHz Intel® Core i5-2540M 支持 1333MHz 4GB DDR3 DIMM)
工作温度
-10°C ~ 60°C
相对湿度
5% ~ 95%, 无冷凝
尺寸
115mm x 165mm
重量
GW: 850g/NW: 350g
订购信息
产品名称
描述
NANO-HM650-R10
EPIC SBC supports Socket G2 for Intel® 2nd generation Core™ i7/i5/i3 and Celeron® CPU, VGA/HDMI, Dual PCIe GbE, USB 2.0, PCI-104, SATA 6Gb/s and Audio
32001-008600-100-RS
Dual port USB cable
32205-003800-100-RS
RS-422/485 cable, 200mm
32000-023800-RS
KB/MS cable
CF-989A-RS-R12
CPU cooler for mobile socket-G up to 55W processor, Copper, 60mm x 60mm x 27.6mm
