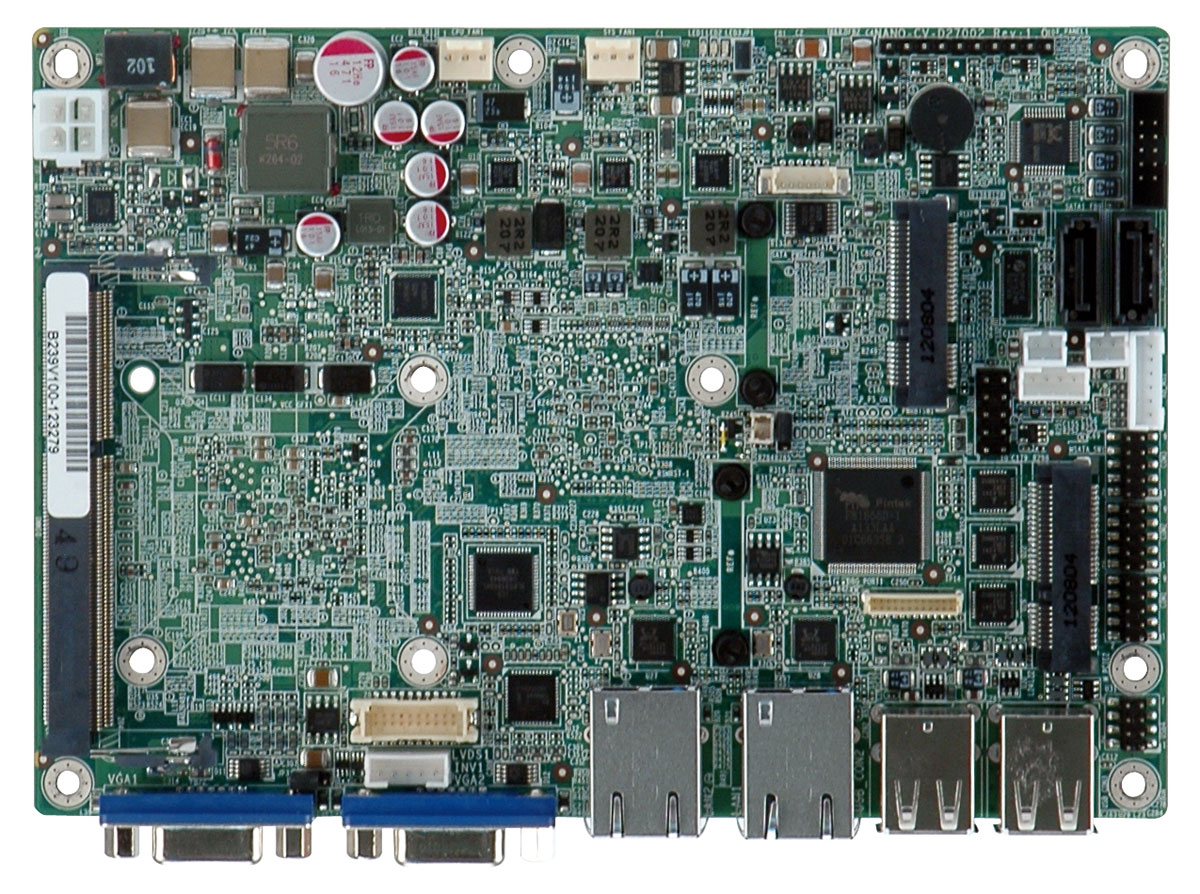

NANO-CV-D25502

Enlarge image
EPIC SBC 支持 Intel® Atom™ D2550 1.86GHz/ N2600 1.6GHz, DDR3, Dual VGA/LVDS, Dual GbE, USB 2.0, Dual PCIe Mini, SATA 3Gb/s, mSATA 和音频

Datasheet (PDF)    Download (Deriver/BIOS/Manual/QIG)

产品特征 产品特征
  1. EPIC form fator 支持 Intel® Atom™ D2550 1.86GHz/N2600 1.6GHz 双核处理器支持DDR3 内存
2.双 VGA 和 18/24-bit 单通道 LVDS 支持双显
3. 1066/800HMz DDR3 SO-DIMM 支持可达 4GB
4. 散热设计支持便于组装的外壳散热片
5. 宽范围电源输入 9V ~ 28V
6. 威强一键恢复(One Key Recovery)解决方案可快速创建OS 备份和恢复

产品规格 产品规格

CPUIntel® Atom™ D2550 1.86GHz 双核处理器
Intel® Atom™ N2600 1.6GHz 双核处理器
Intel® Atom™ N2800 1.86GHz 双核处理器 (可选)
芯片组Intel® NM10
BIOSUEFI BIOS
内存1 x 1066MHz DDR3 SO-DIMM 支持可达 4GB (D2550 和 N2800)
1 x 800MHz DDR3 SO-DIMM 支持可达 2GB (N2600)
以太网Dual PCIe LAN controller by Realtek RTL8111E with ASF 2.0 support
I/O接口3 x RS-232
1 x RS-422/485
1 x 6-pin wafer for PS/2 KB/MS
6 x USB 2.0 (4 on rear, 2 by pin header)
2 x SATA 3Gb/s 支持 SATA 5V 电源接口(SATA1 和 mSATA 共享 SATA 信号)
数字I/O8-bit 可编程 I/O
Super I/OFintek F81866
显示接口1st VGA 集成于 CPU (可达 1920 x 1200 @60Hz)
2nd VGA 驱动程序通过 NXP PTN3392 (可达 1920 x 1200 @60Hz)
LVDS1 集成于 CPU
单通道 24-bit LVDS (D2550), 分辨率可达 1440x900 @60Hz
单通道18-bit LVDS (N2600 和 N2800), 分辨率可达 1366x768 @60Hz
扩展槽mSATA 支持 1 x 全长 PCIe Mini 卡插槽(SATA1 和 mSATA 共享 SATA 信号)
1 x 半长 PCIe Mini 卡插槽
看门狗定时器软件可编程支持 1~255 秒系统复位
电源9 ~ 28V, 支持 AT/ATX
风扇1 x 4-pin CPU 风扇接口
1 x 3-pin 系统风扇接口
功耗12V@1.59A (Intel® dual core D2550 CPU 支持 1333MHz 4GB DDR3 内存)
12V@1.23A (Intel® dual core N2600 CPU 支持 1333MHz 4GB DDR3 内存)
图形GMA 3650 图形核心速度: 640MHz (N2550 和 N2800)
GMA 3600 图形核心速度: 400MHz (N2600)
工作温度-20°C ~ 60°C 无风流, -20°C ~ 70°C 有风流支持 D2550 处理器
-20°C ~ 70°C 无风流, -20°C ~ 75°C 有风流支持 N2600/N2800 处理器
相对湿度5% ~ 95%, 无冷凝
尺寸115 mm x 165 mm
重量毛重: 850g/净重: 350g

订购信息 订购信息

产品名称描述
NANO-CV-D25502-R10 EPIC SBC with Intel® Atom™ D2550 1.86GHz, DDR3, dual VGA/LVDS, dual GbE, USB 2.0, dual PCIe Mini, SATA 3Gb/s, mSATA and Audio
NANO-CV-N26002-R10 EPIC SBC with Intel® Atom™ N2600 1.6GHz, DDR3, dual VGA/LVDS, dual GbE, USB 2.0, dual PCIe Mini, SATA 3Gb/s, mSATA and Audio
NANO-CV-N28002-R10 EPIC SBC with Intel® Atom™ N2800 1.86GHz, DDR3, dual VGA/LVDS, dual GbE, USB 2.0, dual PCIe Mini, SATA 3Gb/s, mSATA and Audio (by project support, MOQ 100pcs / lot)
32000-070301-RS Dual-port USB cable
32205-002700-100-RS RS-232 cable
32205-003800-100-RS RS-422/485 cable, 200mm
32000-023800-RS PS/2 KB/MS Y cable

订购信息 包装清单

1 * NANO-CV-D25502/N26002 single board computer1 * SATA with 5V output cable kit (P/N:P/N: 32801-000201-100-RS)
1 * Audio cable (P/N:P/N: 32000-072100-RS)1 * Power cable (P/N:P/N: 32100-087100-RS)
1 * RS-232 cable (P/N:P/N: 32205-002700-100-RS)1 * Enclosure heatsink
1 * One Key Recovery CD1 * Mini jumper pack
1 * Utility CD1 * QIG (Quick Installation Guide)
