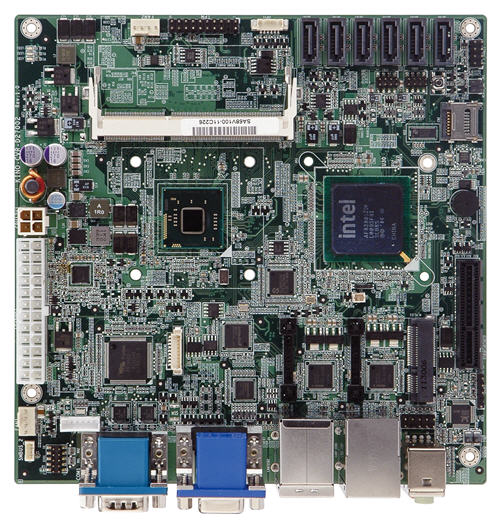

NANO-CV-D25501

Enlarge image
EPIC SBC 支持 Intel® D2550/N2600, DDR3, VGA/HDMI/Dual LVDS, Dual GbE, USB 3.0, mSATA, SATA 3Gb/s,音频和RoHS

Datasheet (PDF)    Download (Deriver/BIOS/Manual/QIG)

产品特征 产品特征
  1. EPIC form factor 支持 Intel® D2550/N2600 双核处理器,支持DDR3/DDR3L (1.35V) 内存
2. 宽范围 9V ~ 28V DC 输入设计
3. 灵活的 VGA, dual LVDS 和 HDMI 支持双显
4. 支持 PC/104-Plus 和 PCIe Mini 卡插槽兼容mSATA SSD 存储
5. 完整的 I/O 接口包括6个 USB, 3个 SATA 3Gb/s, 4个 COM 和音频
6. 威强一键恢复(One Key Recovery)解决方案可快速创建OS备份和恢复

产品规格 产品规格

CPUIntel® Atom™ D2550 1.86GHz 双核处理器
Intel® Atom™ N2600 1.6GHz 双核处理器
Intel® Atom™ N2800 1.86GHz 双核处理器 (可选)
芯片组Intel® NM10
BIOSUEFI BIOS
内存1 x 1066MHz DDR3 SO-DIMM 支持 4GB (D2550 和N2800)
1 x 800MHz DDR3 SO-DIMM 支持2GB (N2600)
以太网Dual GbE by Realtek RTL8111E 控制器
I/O接口3 x RS-232
1 x RS-422/485
4 x USB 2.0
1 x microSD (仅用于启动DOS)
2 x USB 3.0
1 x 6-pin wafer for PS/2 KB/MS
2 x SATA 3Gb/s , 5V 电源接口(SATA1 和 mSATA 共享 SATA 信号)
TPM1 x 20-pin LPC pin header
SMBus1 x 4-pin wafer connector
音频Realtek ALC662 HD 音频编解码器
显示接口支持双显
1 x VGA (可达1920 x 1200 @60Hz)
1 x HDMI (可达 1920 x 1200 @60Hz)
LVDS1 集成于 D2550/N2600
单通道 24-bit LVDS (D2550),分辨率可达 1440x900 @60Hz
单通道18-bit LVDS (N2600 和 N2800), 分辨率可达1366x768 @60Hz
LVDS2 支持 24-bit 双通道 CH7511 DP 连接 LVDS 转换器, 分辨率可达
1920x1200 (D2550), 1600x1200 (N260/N2800)
扩展槽1 x PCIe Mini 卡 (兼容mSATA SSD 设备) (SATA1 和 mSATA 共享 SATA 信号)
1 x PC/104 插槽 (ISA)
1 x PCI/104 插槽 (PCI)
看门狗定时器软件可编程支持 1~255 秒系统复位
电源****输入电压范围: 9V ~ 28V
推荐操作输入电压范围: 12V ~ 24V
1个内部 4-pin (2x2) 电源接口
风扇1 x 3-pin CPU 风扇接口
1 x 3-pin 系统风扇接口
功耗12V@2.1A (Intel® D2550 1.86GHz CPU 支持 1333MHz 2GB DDR3 内存)
12V@1.72A (Intel® N2600 1.6GHz CPU 支持 1333MHz 2GB DDR3 内存)
图形GMA 3650: 640MHz 图形核心速度 (N2550 和N2800)
GMA 3600: 400MHz 图形核心速度(N2600)
GPIO8-bit GPIO
工作温度-20°C ~ 60°C with free air, -20°C ~ 70°C with force air for D2550 processor
-20°C ~ 70°C with free air, -20°C ~ 75°C with force air for N2600/N2800 processor
相对湿度5% ~ 95%, 无冷凝
重量毛重: 670g/净重: 350g

订购信息 订购信息

产品名称描述
NANO-CV-D25501-R10 EPIC SBC with Intel® Atom™ D2550 1.86GHz, DDR3, VGA/HDMI/dual LVDS, dual GbE, USB 3.0, mSATA, SATA 3Gb/s, Audio, RoHS
NANO-CV-N26001-R10 EPIC SBC with Intel® Atom™ N2600 1.6GHz, DDR3, VGA/HDMI/dual LVDS, dual GbE, USB 3.0, mSATA, SATA 3Gb/s, Audio, RoHS
NANO-CV-N28001-R10 EPIC SBC with Intel® Atom™ N2800 1.86GHz, DDR3, VGA/HDMI/dual LVDS, dual GbE, USB 3.0, mSATA, SATA 3Gb/s, Audio and RoHS (by project support, MOQ 100pcs / lot)
32205-002700-100-RS RS-232 cable
32205-003800-100-RS RS-422/485 cable, 200mm

订购信息 包装清单

1 * NANO-CV-D25501/N26001 single board computer1 * PS/2 KB/MS Y cable (P/N:P/N: 32000-023800-RS)
1 * SATA with 5V output cable (P/N:P/N: 32801000201-100-RS)1 * Power cable (P/N:P/N: 32100-087100-RS)
1 * Audio cable (P/N:P/N: 32000-072100-RS)1 * USB cable (P/N:P/N: 32001-008600-100-RS)
1 * RS-232 cable (P/N:P/N: 32205-002700-100-RS)1 * One Key Recovery CD
1 * Mini jumper pack1 * Utility CD
1 * QIG (Quick Installation Guide)
