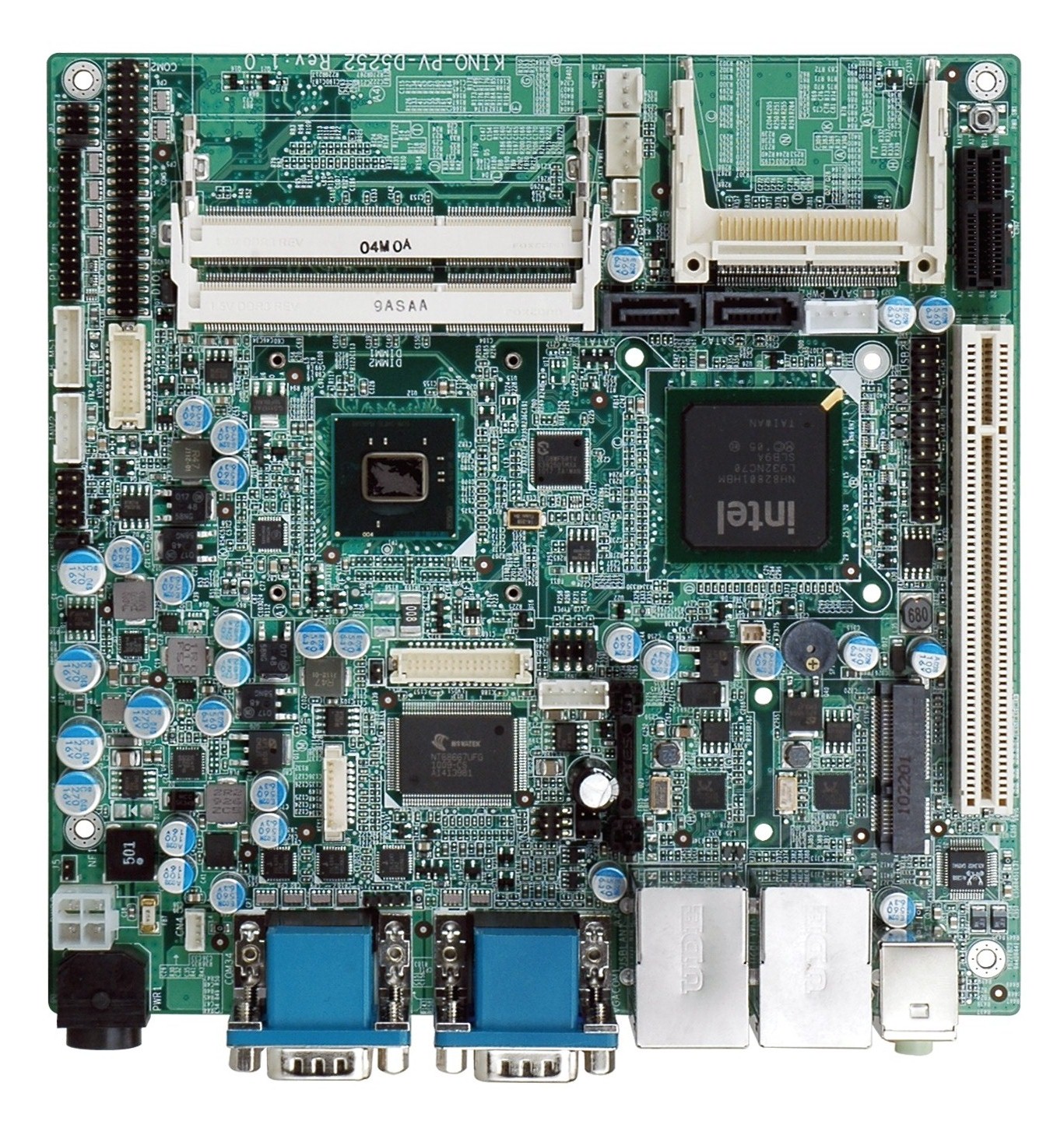

KINO-PV-D5252
Mini-ITX SBC 支持 Intel® Atom™ D425/D525, DDR3, VGA/18+48-bit LVDS, Dual GbE, 音频, USB2.0 KINO-PV-D4252 和 SATA 3Gb/s, RoHS


产品特征 产品特征
  1. Mini-ITX SBC 支持 Intel® Atom™ D525 / D425 处理器
2. 支持 800MHz DDR3 SO-DIMM 插槽达到 4GB
3. 支持 24-bit 双通道 LVDS 分辨率达到 1920x1080
4. 完整的 I/O 支持八个 USB, 两个 SATA 3Gb/s, 一个 CF II, 六个 COM 和音频
5. 威强一键恢复 (One Key Recovery) 解决方案可快速创建 OS 备份和恢复

产品规格 产品规格

CPUIntel® Atom™ Dual Core D525 处理器 1.80GHz 支持 1MB L2 缓存
Intel® Atom™ Single Core N455 处理器 1.66GHz 支持 512K L2 缓存
Intel® Atom™ Single Core D425 处理器 1.80GHz 支持 512K L2 缓存
芯片组ICH8M
BIOSUEFI BIOS
内存两个 204-pin 800MHz DDR3 SDRAM SO-DIMMs (系统****支持 4GB) for D525/D425
以太网Dual GbE
LAN1: Intel® 82573L (MAC + PHY)
LAN2: Intel® 82566DM (PHY) 支持 Intel® AMT 支持
I/O接口5 x RS-232
1 x RS-232/422/485 (COM2) 支持自动流控制
1 x LPT
1 x 6-pin header for KB/MS
2 x SATA 3Gb/s
8 x USB 2.0
1 x CF Type II
数字I/O8-bit 数字 I/O, 4-bit 输入/ 4-bit 输出
Super I/OFintek F81865
TPM板载 Infineon SLB9635TT1.2
SMBus1 x 4-pin wafer 接口
音频Realtek ALC888 HD 音频编解码
显示接口模拟 CRT 达到 2048x1536 for D525/ D425, 1400x1050 for N455 支持 CRT 热插拔 18-bit 单通道 LVDS, 分辨率支持达到 WXGA 1366x768 or XGA 1024x768
看门狗定时器软件可编程支持 1~255 sec. 系统复位
电源12V, AT/ATX 电源模式
1 x 外部 DIN 4-pin DC 插孔
1 x 内部 2x2pin 电源接口
风扇1 x 4-pin CPU 风扇接口
1 x 3-pin 系统风扇接口
功耗12V@1.95A (Intel® Atom™ D525 1.8GHz 支持 DDR3 1GB*2)
工作温度-20°C ~ 60°C 无风流环境, -20°C ~ 70°C 有风流环境支持 D525 处理器
-20°C ~ 65°C 无风流环境, -20°C ~ 70°C 有风流环境支持 D425 处理器
相对湿度操作: 5% ~ 95% 无冷凝
重量GW: 800g / NW: 340g

订购信息 订购信息

产品名称描述
KINO-PV-D5252-L2-R10 Mini-ITX SBC with Intel® Atom™ D525 1.8GHz, DDR3, VGA/18+48- bit LVDS, dual GbE, audio, USB 2.0 and SATA 3Gb/s, RoHS
KINO-PV-D5252T-L2-R10 Mini-ITX SBC with Intel® Atom™ D525 1.8GHz, DDR3, VGA/18+48- bit LVDS, dual GbE, audio, USB 2.0 and SATA 3Gb/s, TPM, RoHS
KINO-PV-D4252-R10 Mini-ITX SBC with Intel® Atom™ D425 1.8GHz, DDR3, VGA/18-bit LVDS, dual GbE, audio, USB 2.0 and SATA 3Gb/s, RoHS
KINO-PV-D4252T-R10 Mini-ITX SBC with Intel® Atom™ D425 1.8GHz, DDR3, VGA/18 LVDS, dual GbE, audio, USB 2.0 and SATA 3Gb/s, TPM, RoHS
32000-0023800-RS PS2 KB/MS cable
32100-192900-RS One 4-pin (2x2) to one 4-pin (1x4) DC power cable with terminal block
32200-015100-RS LPT cable
19800-004300-100-RS RS-232/422/485 cable with bracket
19800-003100-200-RS Dual-port USB cable
19FFD124010HB2A7-000001-RS CPU fan
PCIER-K101L-R10 PCIe x1 riser card

订购信息 包装清单

1 * KINO-PV-D4252/D5252 single board computer1 * RS-232 cable with bracket (P/N:19800-000300-100-RS)
1 * SATA with power cable kit (P/N:32801-000100-100-RS)1 * I/O shielding (P/N:45014-0024C0-01-RS)
1 * Mini jumper pack1 * QIG
1 * Utility CD1 * One Key Recovery CD
