> 产品 > ITX工业主板 > KINO-EHL2

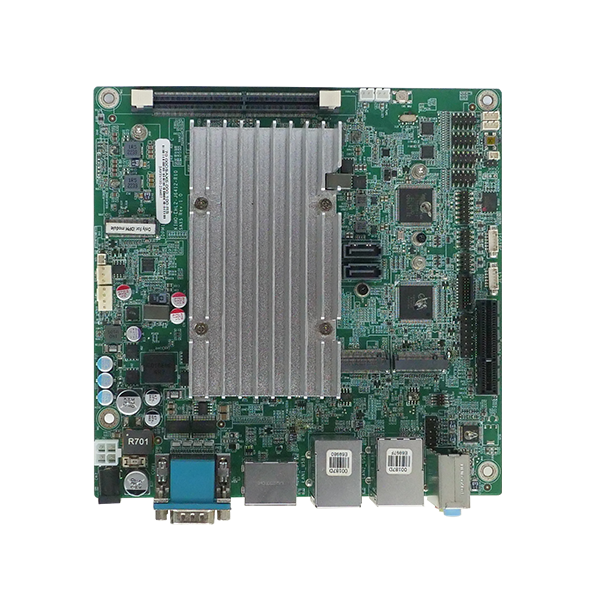

| » 工业Intel® Elkhart Lake Celeron® J6412 Mini-ITX主板 |
|
» 支持HDMI™, DP,
iDPM 独立三显
|
|
» 支持两个 Intel®
i225V 2.5GbE 网络
|
|
» 支持一个 PCIe
Gen3 x4, M.2 A key 及 M.2 B key扩展
|
|
» 支持两个 USB 3.2
Gen2, 六个 USB 2.0, 四个 RS-232, 两个 RS-422/485
|
| CPU | Mini-ITX SBC 支持 Intel® Elkhart Lake Celeron® J6412 板载处理器，支持HDMI™、DP、iDPM 独立三显，SATA 6Gb/s，2个 2.5GbE 网络，USB 3.2，M.2，12 ~ 28V DC 电源输入，符合RoHS |
| 内存 | 260-pin 3200 MHz DDR4 SO-DIMM |
| 内存上限 | 16GB |
| 网络 | 2 x LAN - LAN1: Intel® I225V/I226V 2.5GbE 控制器 LAN2: Intel® I225V/I226V 2.5GbE 控制器 |
| 显示输出 | 1
x HDMI™: 高达 4096 x 2160@30Hz 1 x Display Port: 高达 4096 x 2160@60Hz 1 x iDP: IEI iDPM 3040 槽位 (仅支持IEI eDP/LVDS/VGA 模块) |
| 音频 | HD Audio - Realtek ALC888S HD Audio codec : 3 x Audio Jack (Line-in, Line-out, Mic-in) 1 x Analog audio (2x5 pin) |
| I/O接口 | 2
x External RS-232 2 x 内部RS-232: 2x5 pin, P=2.00 2 x 内部RS-232/422/485: 2x5 pin, P=2.00 2 x 外部 USB 2.0: 2x4 pin, p=2.00 4 x 内部 USB 2.0: 2x4 pin, P=2.00 1 x DIO: 12位数字 I/O (2x7 pin) 2 x 外部 USB 3.2 Gen2x1: 10Gb/s |
| 存储 | 1
x SATA: 6Gb/s 带 5V SATA 电源连接器 1 x M.2(NGFF): B key 3042/3052/2242/2280 (PCIe x2 & USB 2.0) |
| 扩展 | 1
x PCIe x4: PCIe Gen3 x1 signal 2 x M.2(NGFF) - 1 x M.2 B key 3042/3052/2242/2280 (PCIe x2 & USB 2.0) 1 x On-board SIM card socket (hinge type) for M.2 B key |
| 电源供电 | 12
~ 28V DC电源输入 1 x 内部电源接口 (2x2 pin) 1 x 外部DC 电源接口 (Ø2.5mm) 符合ErP/EuP |
| 电源功耗 | 12V@3.23A, 19V@2.15A, 24V@1.74A, 28V@1.53A (Intel® Celeron® J6412 2.0GHz with 32GB 3200MHz DDR4 memory and EUP enabled) |
| 操作温度 | -10°C ~ 60°C |
| 存储温度 | -30°C ~ 70°C |
| Humidity | 5% ~ 95%, 无冷凝 |
| Safety & EMC | 符合 CE/FCC |
| 散热方案/系统风扇 | 1
x CPU风扇接口(1x4 pin) 1 x 系统风扇接口(1x3 pin) |
| TPM | Intel® PTT(TPM 2.0) |
| KINO-EHL2-J6412-R10 | Mini-ITX SBC supports Intel® Elkhart Lake Celeron® J6412 on-board SoC with Triple Independent Display, HDMI, DP,iDPM, SATA 6Gb/s, Dual 2.5GbE, USB 3.2, M.2, 12~28V DC input and RoHS |
