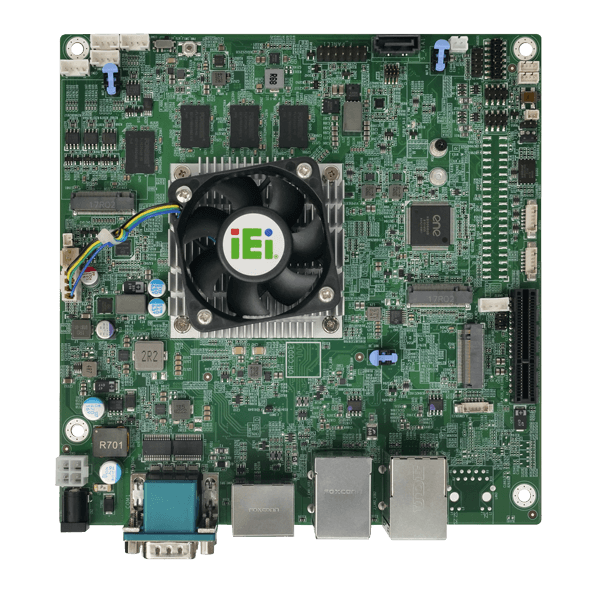

| 1. 工业 Intel® Elkhart Lake Celeron® J6412 Mini-ITX 主板 |
|
2. 支持 HDMI™,
DP, iDPM 独立三显
|
|
3. 支持两个 Intel®
I225V/I226V 2.5GbE 网络
|
|
4. 支持一个 PCIe
Gen3 x4, M.2 A key and M.2 B key 扩展
|
|
5. 支持两个 USB
3.2 Gen2, 六个 USB 2.0, 两个RS-232, 四个RS-422/485
|
| CPU | Intel® Elkhart
Lake 处理器 Intel® Celeron® J6412 板载 SoC (高达 2.6GHz, 四核, 1.5M 缓存, TDP=10W) |
| 内存 | 板载 LPDDR4x-3200MHz 8GB, 支持多达至 16GB |
| 内存上限 | 支持多达至 16GB |
| 网络 | 2 x LAN - LAN1: Intel® I225V 2.5GbE 控制器 LAN2: Intel® I225V 2.5GbE 控制器 |
| 显示输出 | 1
x HDMI™: 高达 4096 x 2160@30Hz 1 x Display Port: 高达 4096 x 2160@60Hz 1 x iDPM: 1 x IEI iDPM 3040 槽位 (仅支持 IEI eDP/LVDS/VGA 模块) |
| 音频 | 1 x HD Audio: 1 x iAUDIO, 支持 IEI AC-KIT-888S 音频组件 (2x5 pin) |
| I/O接口 | 2
x External RS-232 4 x Internal RS-422/485: 1x4 pin, P=2.00 2 x 外部 USB 2.0 4 x 内部 USB 2.0: 2x4 pin, P=2.00 1 x DIO: 12 位数字 I/O (2x7 pin) 2 x 外部 USB 3.2 Gen2x1: 10Gb/s |
| 存储 | 1
x SATA: 6Gb/s 带 5V SATA 电源连接器 1 x M.2(NGFF): B key 3042/3052/2242/2280 (PCIe x2 & USB 2.0) |
| 扩展 | 1
x PCIe x4: PCIe Gen3 x1 signal 2 x M.2(NGFF) - 1 x M.2 B key 3042/3052/2242/2280 (PCIe x2 & USB 2.0) 1 x On-board SIM card socket (hinge type) for M.2 B key |
| 电源供电 | 12V
DC 电源输入 1 x 内部电源接口 (2x2 pin) 1 x 外部 DC 电源接口 (Ø2.5mm) 符合 ErP/EuP |
| 电源功耗 | 12V@2.78A (Intel® Celeron® J6412 2.0GHz with 8GB 3200MHz LPDDR4 memory and EUP enabled) |
| 操作温度 | -10°C ~ 60°C |
| 存储温度 | -30°C ~ 70°C |
| Humidity | 5% ~ 95%, 无冷凝 |
| Safety & EMC | 符合 CE/FCC |
| 散热方案/系统风扇 | 1
x CPU 风扇接口 (1x4 pin) 1 x 系统风扇接口 (1x3 pin) |
| TPM | Intel® PTT (TPM 2.0) |
| KINO-EHL-J6412C-R10 | Mini-ITX SBC supports Intel® quad-core Celeron® J6412 2.0GHz on-board SoC with 8GB LPDDR4x memory on board default, Triple Independent Display, HDMI, DP, SATA 6Gb/s, Triple GbE, USB 3.2, M.2 and RoHS |
