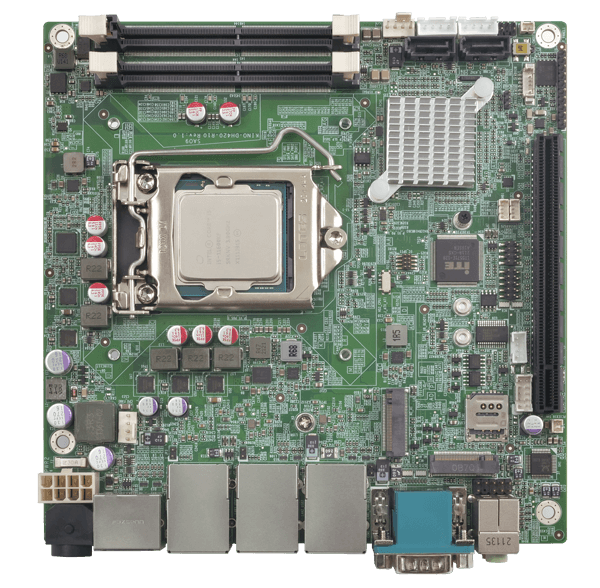

> 产品 > ITX工业主板 > KINO-DH420
| 1. LGA1200插槽 Intel® 第10代 Core™ i9/i7/i5/i3, Celeron® 和 Pentium® 系列处理器 |
|
2. 支持三路
Intel®2.5GbE网络控制芯片
|
|
3.
支持HDMI™,DP显示输出
|
|
4. 支持1 x PCIe
Gen3 x16, 1 x M.2 A key, 1 x M.2 B key扩展
|
| CPU | LGA1200插槽 Intel® 第10代 Core™ i9/i7/i5/i3, Celeron® 和 Pentium® 系列处理器 |
| 芯片组 | Intel® H420E |
| 内存 | 2 x 260-pin 2933 MHz 双通道 DDR4 SO-DIMMs ，支持多达至64GB |
| 内存上限 | 支持多达至64G |
| 网络 | 3 x LAN - LAN1: Intel® i225LM GbE 控制器 (colay i225v) LAN2: Intel® i225v GbE 控制器 (colay i225LM) LAN3: Intel® i225v GbE 控制器 (colay i225LM) |
| 显示输出 | 1
x HDMI™高达4096 x 2160 @30Hz 1 x Display Port高达4096 x 2304 @60Hz |
| 音频 | 1
x Line out 1 x Mic 1 x Front Audio: 2x5 pin 1 x HD Audio: Realtek ALC888S HD codec |
| I/O接口 | 2
x External RS-232 1 x 内部RS-232: 2x5 pin, P=2.00 1 x Internal RS-422/485: RS-485 支持 AFC 2 x 外部 USB 2.0: Type-A 4 x 外部 USB 3.2 Gen1x1: 5Gb/s(Type-A) 2 x 内部 USB 2.0: 2x4 pin, P=2.00 1 x DIO: 8位数字 I/O (2x5 pin) |
| 存储 | 2
x SATA: 6Gb/s (no RAID) 1 x M.2(NGFF): B key (支持 NVME 存储) |
| 扩展 | 1
x PCIe x16 2 x M.2(NGFF) - 1 x M.2 A key (2230) (PCIe Gen 3 x1/USB 2.0) 1 x M.2 B key (3042/3052/2242/2280) w/ SIM holder (PCIe Gen 3 x2/USB 2.0) |
| 电源供电 | DC
12V 输入 1 x ATX 电源接口(2x4 pin) 1 x DIN 4-pin DC Jack 支持 AT/ATX 模式 符合ErP/EuP |
| 电源功耗 | 12V@12.408A (Intel® Core™ i9-10900E CPU with two 32 GB 2933 MHz DDR4 memory, EuP/ErP mode disabled) |
| 操作温度 | 0°C – 60°C |
| 存储温度 | -30°C – 70°C |
| Humidity | 5% ~ 95%, 无冷凝 |
| 尺寸 (LxWxH) (mm) | 170mm x 170mm |
| 净重 | 400g |
| Safety & EMC | 符合CE/FCC |
| 散热方案/系统风扇 | 1
x CPU风扇接口 (1x4 pin) 2 x 系统风扇接口 (1x4 pin) |
| TPM | Intel® PTT(TPM 2.0) |
| 尺寸类型 | Mini-ITX母板 |
| KINO-DH420-R10 | Mini-ITX SBC supports LGA1200 Intel® 10th Generation Core™ i9/i7/i5/i3, Celeron® and Pentium® processor, DDR4, dual independent displays, triple 2.5GbE LAN, M.2, SATA 6Gb/s, HD Audio and RoHS |
