● LGA1151 Intel® 第八代 Core™ i7/i5/i3, Celeron® 和 Pentium® 处理器 |
● 双通道 DDR4 2666MHz
|
● 支持 eDP & 双 HDMI
|
● 支持 M.2 A Key 用于 WLAN 扩展 & M
key 用于 存储
|
产品规格
Display Output
|
双独立显示 |
2 x HDMI (高达 4096x2160@30Hz) | |
1 x 内部显示端口 (高达 4096x2304@60Hz) (可选) | |
CPU
|
LGA1151 socket 支持 第八代 Intel® Core™ i7/i5/i3, Pentium® 或 Celeron® 处理器 (35W/65W) |
Chipset
|
Intel® H310 |
Memory Max.
|
两个 260-pin 2666/2400 MHz 双通道 DDR4 SDRAM 无缓冲 SO-DIMM 插槽 |
支持 高达 64GB | |
Graphcis Controller
|
Intel® HD Graphics Gen9 引擎 with 低功耗 16 执行单元, 支持 |
DX11.3/12, OpenGL 4.3/4.4/4.5 和 OpenCL1.2/2.0/2.1 | |
Ethernet
|
LAN1: Realtek RTL8111H PCIe GbE 控制器 |
LAN2: Realtek RTL8111H PCIe GbE 控制器 | |
Digital I/O
|
8-bit 数字 I/O (2x5 pin) |
Audio
|
Realtek ALC662 HD 编解码器 |
2 x 音频插孔 (Lin-out, Mic-in) | |
1 x 前端音频 (2x5 pin) | |
Power consumption
|
12V@11.32A (Intel® Core™ i7-8700 高达 4.60 GHz CPU 带有 两个 8GB 2666MHz |
DDR4 内存) | |
Power Supply
|
DC 12V 输入 |
1 x 外部 DC 插孔 (4-pin DIN) | |
1 x 内部电源连接器 (2x2 pin) | |
支持 AT/ATX 模式 | |
Operating Temperature
|
0ºC ~ 60ºC |
Humidity
|
5% ~ 95%, 无冷凝 |
Storage Temperature
|
-10°C ~ 70°C |
Dimensions
|
170mm x 170mm |
Weight
|
GW:900g / NW:400g |
Expansion Slots
|
1 x PCIe x16 |
1 x M.2 M key (2280,仅 Gen2 PCIe x2 ) | |
1 x M.2 A Key (2230, PCIe x1 & USB 2.0) | |
I/O Interface
|
1 x 前面板 (1x10 pin, 电源 LED, 硬盘 LED, 电源按钮, 复位按钮) |
1 x 内部 RS-232 (2x5 pin, P=2.0) | |
4 x USB 3.0 | |
4 x 内部 USB 2.0 (2x4 pin, P=2.0) | |
1 x KB/MS (1x6 pin) | |
1 x I²C (1x4 pin) | |
1 x SMBus (1x4 pin) | |
2 x LAN LED (1x2 pin) | |
2 x RS-232 | |
1 x 内部 RS-422/485 (1x4 pin, P=2.0) | |
2 x SATA 6Gb/s (无 RAID) |
订购信息

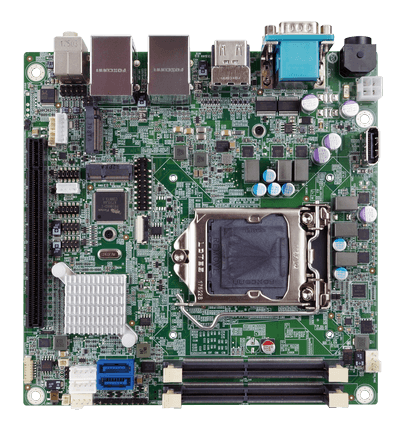

KINO-DH310-R10 | Mini-ITX SBC 支持 14nm LGA1151 Intel® 第八代 Core™ i7/i5/i3, Celeron® 和 Pentium® 处理器, DDR4, 双独立显示, 双 GbE LAN, M.2, SATA 6Gb/s, HD 音频 和 RoHS |
