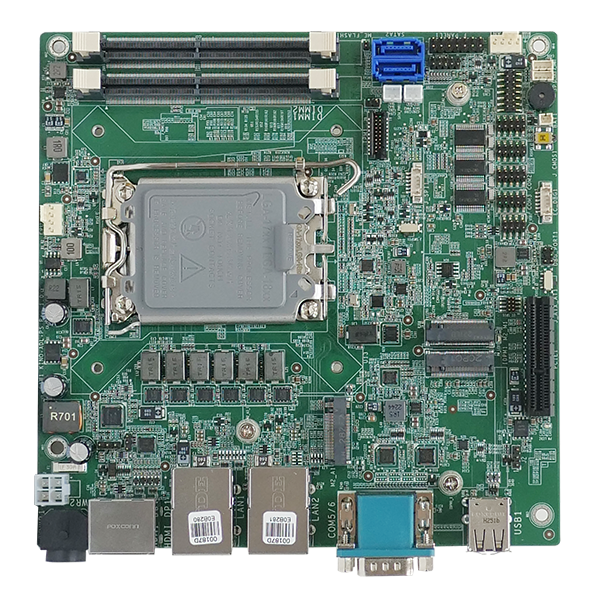

> 产品 > ITX工业主板 > KINO-ADLPS
| » Mini-ITX SBC 支持 Intel® Alder Lake-PS Core™ i7/i5/i3 和 Celeron® 处理器 (插槽) |
|
» 支持 3200MHz
DDR4 SO-DIMM
|
|
»
HDMI™、DP、iDPM 支持三重独立显示
|
|
» 支持双 Intel®
I225V/I226V 2.5GbE 控制器
|
|
» 支持 PCIe Gen3
x4、M.2 M key、M.2 A key扩展
|
| CPU | Mini-ITX SBC support Intel® Alder Lake-PS Core™ i7/i5/i3 and Celeron® processor (socket) |
| 内存 | Two 3200 MHz DDR4 SO-DIMMs |
| 网络 | 2 x LAN - LAN1: Intel® I225-V/I226-V 2.5GbE 控制器 LAN2: Intel® I225-V/I226-V 2.5GbE 控制器 |
| 显示输出 | 1
x HDMI™: 高达 4096 x 2304 @60Hz 1 x Display Port: 高达 4096 x 2304 @60Hz 1 x iDPM: 3040 slot (仅支持 iEi eDP/LVDS/VGA 模块) |
| 音频 | 1 x HD Audio: 1 x iAUDIO，支持IEI AC-KIT-888S 音频组件 (2x5 pin) |
| I/O接口 | 2
x 外部RS-232/422/485: RS-485 支持 AFC 4 x 内部RS-232: 2x5 pin, P=2.0 2 x 外部 USB 2.0: Type A 2 x 内部 USB 2.0: 2x4 pin, P=2.0 1 x DIO: 12位数字 I/O (2x7 pin) 4 x 外部 USB 3.2 Gen2x1: 10Gb/s |
| 存储 | 2
x SATA: 6Gb/s 1 x M.2(NGFF): M Key 2242/3080 (PCIe Gen4 x4) |
| 扩展 | 1
x PCIe x4: PCIe Gen3 x4 信号 (x4 & x2 + x2 & x2 + x1 + x1) 1 x M.2(NGFF): A Key for WIFI & BT 2230 (PCIe Gen3 x1 & USB2.0信号) |
| 电源供电 | +12V直流电压输入(AT/ATX mode) |
| 电源功耗 | 12V@2.59A (Intel® Core i7-12700HL 2.3GHz 45W CPU with 32GB 3200MHz DDR4 memory, max. loading, EuP mode enabled) |
| 操作温度 | -10°C ~ 60°C |
| 存储温度 | -20°C ~ 70°C |
| Humidity | 5% ~95%, 无冷凝 |
| 尺寸 (LxWxH) (mm) | 170mm x 170mm |
| 净重 | GW: 900g / NW: 400g |
| 散热方案/系统风扇 | 1
x CPU 风扇接口 (1x4 pin) 1 x System 风扇接口 (1x4 pin) |
| KINO-ADLPS-i7-R10 | Mini-ITX SBC with Intel® Alder Lake-PS Core™ i7-1265UL Processor (socket ), DDR4 SO-DIMM, Triple Display,SATA,Dual Intel 2.5GbE,USB3.2,M.2,RoHS |
| KINO-ADLPS-i5-R10 | Mini-ITX SBC with Intel® Alder Lake-PS Core™ i5-1245UL Processor (socket ), DDR4 SO-DIMM, Triple Display,SATA,Dual Intel 2.5GbE,USB3.2,M.2,RoHS |
| KINO-ADLPS-i3-R10 | Mini-ITX SBC with Intel® Alder Lake-PS Core™ i3-1215UL Processor (socket ), DDR4 SO-DIMM, Triple Display,SATA,Dual Intel 2.5GbE,USB3.2,M.2,RoHS |
| KINO-ADLPS-C-R10 | Mini-ITX SBC with Intel® Alder Lake-PS Celeron® 7305L Processor (socket ), DDR4 SO-DIMM, Triple Display,SATA,Dual Intel 2.5GbE,USB3.2,M.2,RoHS |
