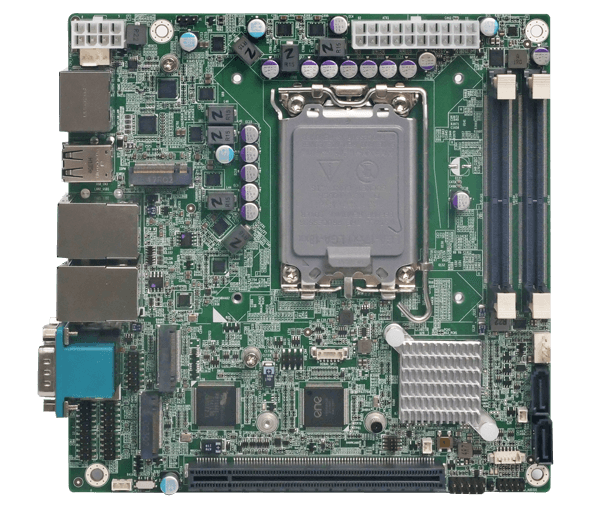

> 产品 > ITX工业主板 > KINO-ADL-H610
| » 支持 Intel® H610/H610E 芯片组 |
|
» 支持两个 Intel®
I225V/I226V 2.5GbE 以太网控制器
|
|
» 通过 HDMI™、DP
和 iDPM 支持三重独立显示
|
|
» 支持1个 PCIe
x16、1个 M.2 A Key、1个 M.2 M Key 扩展
|
|
» 支持两个 USB 3.2
Gen 2、两个 USB 3.2 Gen 1、四个 USB 2.0，传输速度高达 10Gb/s
|
|
» 支持2个
RS-232/422/485、4个 RS-232 和4个 SATA 接口
|
| CPU | LGA1700 插槽支持第 12/13/14 代 Intel® Core™ i9/i7/i5/i3/Pentium®/Celeron® 处理器 (支持高达 65W TDP CPU) |
| 芯片组 | Intel® H610/H610E |
| 内存 | 2 x 260-pin 双通道 DDR4 (up to 3200 MHz) SDRAM 无缓存 DIMMs，内存上限为64GB |
| 内存上限 | 64GB |
| 网络 | 2 x LAN - LAN1: Intel® I225V/I226V 2.5GbE controller LAN2: Intel® I225V/I226V 2.5GbE controller |
| 显示输出 | 1
x HDMI™: 高达 4096 x 2304 @60Hz 1 x Display Port: 高达 4096 x 2304 @60Hz 1 x iDPM: 支持 iEi eDP/ LVDS/ VGA 模块 |
| 音频 | 1 x HD Audio: 1 x iAUDIO, 支持 IEI AC-KIT-888S 音频组件 (2 x 5 pin) |
| I/O接口 | 2
x 外部RS-232/422/485: RS-485 支持 AFC 4 x 内部RS-232: 2x5 pin, P=2.0 2 x 外部 USB 2.0 2 x 外部 USB 3.2 Gen1x1: 5Gb/s (Type A) 2 x 内部 USB 2.0: 2x4 pin, P=2.0 2 x 外部 USB 3.2 Gen2x1: 10Gb/s (Type A) |
| 存储 | 2
x SATA: 支持RAID 0/1/5/10 1 x M.2(NGFF): 1 x M.2 M key (2280, PCIe Gen3 X 4) |
| 扩展 | 1
x PCIe x16: Gen4 slot with x16 Signal **Intel® recommends that Alder Lake-S
CPU PCIe ports are only used for discrete graphics and storage devices 2 x M.2(NGFF) - 1 x M.2 M key (2280, PCIe Gen3 X 4) 1 x M.2 A key (2230, PCIe Gen3 x1 &USB 2.0)用于WiFi/蓝牙模块 |
| 电源供电 | ATX/AT电源 支持AT/ATX模式 符合 ErP/EuP |
| 电源功耗 | 3.3V@0.96A,
5V@6.49A,12V@5.95A, 5VSB@1.05A (Intel® Core™ i9-12900E CPU with two 16 GB 3200 MHz DDR4 memory, max. loading, EuP mode enabled) |
| 操作温度 | -10°C~60°C |
| 存储温度 | -30°C~70°C |
| Humidity | 5% ~95%, 无冷凝 |
| 尺寸 (LxWxH) (mm) | 170mm x 170mm |
| 净重 | 700g |
| 散热方案/系统风扇 | 1
x CPU 风扇接口 (1x4 pin) 2 x 系统风扇接口 (1x4 pin) |
| 尺寸类型 | Mini-ITX母板 |
| KINO-ADL-H610-R11 | mini-ITX SBC supports LGA1700 Intel® 12th/13th/14th Generation Core™ i9/i7/i5/i3, Pentium® and Celeron® processor, DDR4, Triple independent displays, dual 2.5GbE LAN, USB 3.2, SATA 6Gb/s and RoHS |
