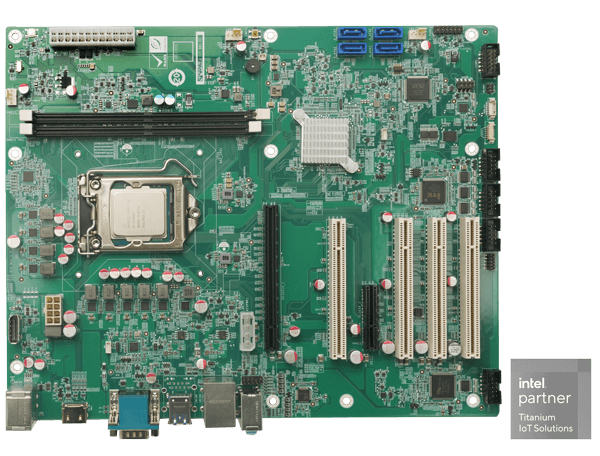

> 产品 > ATX工业主板 > IMBA-H420
| 1.LGA1200插槽 Intel® 第10/11代 Core™ i9/i7/i5/i3, Celeron® 和 Pentium® 系列处理器 |
|
2.双通道DDR4
2933MHz
|
|
3.支持HDMI™,DP,VGA显示输出
|
|
4.支持1 x PCIe
x16，1 x PCIe x4和4 x PCI扩展插槽
|
| CPU | LGA1200插槽 Intel® 第10/11代 Core™ i9/i7/i5/i3, Celeron® 和 Pentium® 系列处理器 |
| 芯片组 | Intel® H420E |
| 内存 | 2 x 288-pin 2933 MHz 双通道 DDR4 SDRAM 无缓冲 DIMMs，支持多达至64G |
| 内存上限 | 支持多达至64G |
| 网络 | 1 x LAN: LAN1: Intel® I225V/I226V 2.5GbE 控制器 |
| 显示输出 | 1
x VGA: 高达1920 x 1200@60Hz 1 x HDMI™: 高达4096 x 2160@30Hz 1 x DP++: 高达4096 x 2304@60Hz |
| 音频 | 1
x Line in 1 x Line out 1 x Mic 1 x Front Audio: 2x5 pin 1 x HD Audio: Realtek ALC888S HD codec |
| I/O接口 | 1
x External RS-232 外部RS-232/422/485: RS-485 支持 AFC 4 x 内部RS-232: 2x5 pin, P=2.54 1 x 内部RS-232/422/485: 2x5 pin, P=2.54 2 x 外部 USB 2.0: Type-A 4 x 外部 USB 3.2 Gen1x1: 5Gb/s(Type-A) 2 x 内部 USB 2.0: 2x4 pin, P=2.54 1 x PS/2 1 x DIO: 8位数字 I/O (2x5 pin) |
| 存储 | 4 x SATA: 6Gb/s (no RAID) |
| 扩展 | 1
x PCIe x16 1 x PCIe x4 4 x PCI Slot |
| 电源供电 | ATX/AT
电源供电 支持 AT/ATX 模式 符合ErP/EuP |
| 电源功耗 | 3.3V@0.84A,
5V@8.12A, 12V@3.77A, 5VSB@0A (Intel® Core™ i5-10500TE CPU with two 32 GB 2933 MHz DDR4 memory, EuP mode enabled) |
| 操作温度 | -10°C – 60°C |
| 存储温度 | -30°C – 70°C |
| Humidity | 5% ~ 95%, 无冷凝 |
| 尺寸 (LxWxH) (mm) | 244mm x 305mm |
| 净重 | 700g |
| Safety & EMC | 符合CE/FCC |
| 散热方案/系统风扇 | 1
x CPU风扇接口 (1x4 pin) 2 x 系统风扇接口 (1x4 pin) |
| TPM | Intel® PTT(TPM 2.0) |
| 尺寸类型 | ATX母板 |
| IMBA-H420-R11 | ATX motherboard supports 14nm LGA1200 Intel® 10th/11th Generation Core™ i9/i7/i5/i3, Celeron® and Pentium® processor, DDR4, Triple independent displays, 2.5GbE LAN, USB 3.2, SATA 6Gb/s, HD Audio and RoHS |
