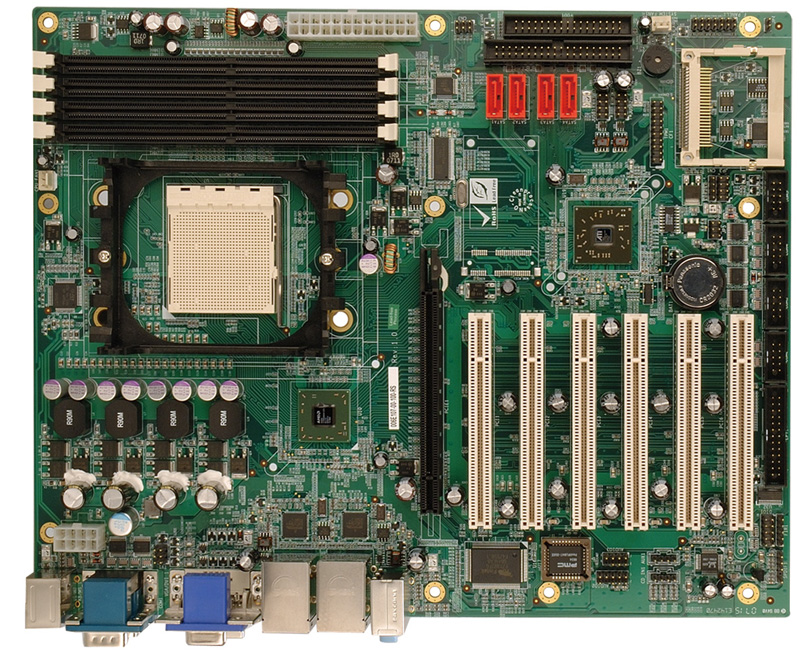

IMBA-690AM2

Enlarge image
ATX 工业主板，支持 AMD Athlon™ 64, AMD Athlon 64 X2 双核心, AMD Athlon 64 FX, 或 AMD Sempron™ 处理器, AMD 690G & SB600 芯片组, VGA/ DVI/ TV-输出多功能显示接口, 支持双显, 4 x SATA II 支持 RAID 功能, 双 PCI GbE, PCI & PCIe x16 扩展槽, COM, USB 2.0, 音频

Datasheet (PDF)    Download (Deriver/BIOS/Manual/QIG)


产品特征 产品特征
  1. AMD Socket AM2 处理器支持Hyper Transport™ Technology
2. 内置 AMD 690G-高档综合多媒体平台
3. 支持 DVI/VGA/TV-输出, 多屏显示接口和双显功能
4. 4 x SATA II 支持 Raid 0, 1, 0+1 功能
5. 6 x PCI & 1 x PCIe x16 插槽, 高阶扩张能力

产品规格 产品规格

CPU AMD Athlon™ 64, AMD Athlon 64 X2 双核心, AMD Athlon 64 FX, 和AMD
Sempron™ Socket AM2 处理器
芯片组 AMD 690G + AMD SB600
BIOS AMI Flash BIOS
内存 4 x 240-pin DIMM Socket 双通道 DDR2 400/533/667/800MHz****支持 8GB
以太网 双 Broadcom BCM5787M PCIe GbE 芯片组, 支持 ASF 2.0 功能
I/O接口 5 x RS-232(3 个透过针头)
1 x RS-232/422/485 (COM3)
8 x USB 2.0(4 个透过针头)
4 x SATA II 支持 RAID 0,1, 10 功能
1 x IDE 1 x FDD
1 x TPM
1 x LPT
2 x PS2键盘/鼠标
Super I/O F71882FG
数字I/O 8-bit 数字 I/O, 4 输入/ 4 输出
红外连接器 5-pin 针头支持 Super I/O
音频 AC'97 解码 Realtek ALC655 支持5.1声道与Line 输入/Line 输出/麦克风音频插孔
固态电子盘 CF Type I/II
显示接口 VGA / DVI-D / HDTV-输出支持 1080i HDTV 分辨率输出
扩展槽 1 x PCIe x16 1 x PCIe mini 卡插槽
6 x PCI 插槽
看门狗 软件可编程，支持1~255系统重启
电源 ATX
功耗 12V@ 2.24A, 5V@2.62A, 3.3V@1.167A (AMD Athlon 64 3200+ 2.0GHz , DDR2
667MHz, 512M x 2)-3DMark® 2001 SE 330
工作温度 0°C ~ 60°C ( 32°F ~ 140°F)
相对湿度 5% ~95% 无冷凝
尺寸 305 mm x 244 mm
重量 GW:1.5K g


订购信息 订购信息


产品名称 描述
IMBA-690AM2-R11 ATX form factor with AMD® Athlon™ 64, Athlon™ 64 X2 Dual-Core, Sempron™ processor, VGA/DVI/TV-out, Dual PCIe GbE,USB 2.0, SATA II and Audio
32200-000017-RS FDD cable
19800-000049-RS LPT cable
CB-USB14-RS 4 Ports USB cable with bracket, 2 x (2 x 4p) 2.54mm pitch connector
CF-478A-RS High performance CPU cooler (work with 19Z00-000104-RS)
CF-519-RS High performance CPU cooler (work with 19Z00-000104-RS)
CF-AM2-RS AMD® socket AM2 1U CPU cooler(work with 198Z00-000104-RS)
19Z00-000104-RS CPU cooler kit for CF-478A/ CF-519/ CF-AM2
HDTVCABLESET-R10 HDTV cable set with Component/S-video output
24105-000029-RS AMD® Athlon™ 64 X2 Dual-Core 3400+ 1.8GHz; 512KBx2,1000MHz, TDP 35W, Socket AM2 (940 pins), RoHS
24105-000052-RS AMD® Athlon™ 64 Single-Core 3000+ 1.8GHz; 512KBx2,1000MHz, TDP 35W, Socket AM2 (940 pins), RoHS
AC-KIT883HD-R10 7.1 Channel HD audio kit with Realtek ALC883 supports dual audio streams

订购信息 包装清单

1 * IMBA-690AM2 single board computer 1 * Mini jumper pack
1 * ATA66/100 flat cable (P/N:32200-000052-RS) 4 * SATA cable (P/N:32000062800-RS)
2 * SATA power cable (P/N:32100-088600-RS) 2 * RS-232 cable (P/N:32200-004101-RS)
1 * I/O shielding (P/N:45014-0008C0-00-RS) 1 * Utility CD
1 * QIG
