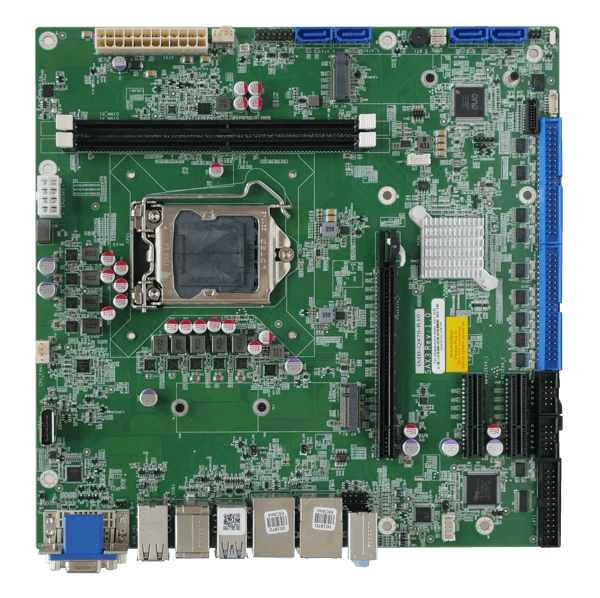

> 产品 > ATX工业主板 > IMB-Q470
| » 支持LGA1200 Intel® 10th/11th Generation Core i9/i7/i5/i3, Pentium and Celeron 处理器（支持高达 125W） |
|
» 双通道 DDR4
2933 MHz 内存, 支持高达 64GB
|
|
» 支持 DVI, VGA
和内部DP++ 三重独显
|
|
» 支持1个PCIe
x16和2个PCIe x4 扩展插槽
|
|
» 支持1个M.2 B
key, 1个 M.2 M key 和 4个SATA 做存储
|
| CPU | LGA1200 插槽支持第 10/11 代 Intel® Core™ i9/i7/i5/i3, Pentium® 或 Celeron® 处理器（支持高达 125W TDP CPU） |
| 芯片组 | Intel® Q470/Q470E |
| 内存 | 2 x 288-pin 2933 DDR4 无缓存 SDRAM DIMMs, 支持高达64GB |
| 内存上限 | 64GB |
| 网络 | 2 x LAN- LAN1: Intel® I219-LM GbE controller LAN2: Intel® I225-V GbE controller |
| 显示输出 | 1
x VGA: 高达 1920 x 1080@60Hz 1 x DVI-D: 高达 2560 x 1600@60Hz 1 x DP++: 高达 3840 x 2160@60Hz |
| 音频 | 1 x HD Audio: Realtek ALC888S 高清音频 - 3 x 音频插孔 (Line-in, Line-out, Mic-in) - 1 x 模拟音频 (2x5 pin) |
| I/O接口 | 10
x 内部RS-232- 2 x 2*20-pin, P=2.54 2 x 2*5 pin, P=2.54 6 x 外部 USB 2.0: Type A 8 x 外部 USB 3.2 Gen1x1: 5 Gb/s(Type A) 1 x PS/2: for KB/MS 1 x LPT: 2*13 pin |
| 存储 | 4
x SATA: 支持RAID 0/1/5/10 2 x M.2(NGFF)- 1 x M.2 B key 2242/2280 (PCIe Gen3 x2) 1 x M.2 M key 2242/2280 (PCIe Gen3 x4) |
| 扩展 | 1
x PCIe x16: Gen4 slot with x16 Signal 2 x PCIe x4: Gen4 open-end 2 x M.2(NGFF) - 1 x M.2 B key 2242/2280 (PCIe Gen3 x2) 1 x M.2 M key 2242/2280 (PCIe Gen3 x4) |
| 电源供电 | ATX/AT电源 支持AT/ATX模式 符合 ErP/EuP |
| 电源功耗 | ●
3.3V@1.13A, 5V@10.14A, 12V@11.86A, 5VSB@0.23A (11th Gen.Intel® Core®
i9-11900K 3.50 GHz 125W CPU with 32GB 2933MHz DDR4 memory, EUP enabled)
● 3.3V@1.16A, 5V@10.45A, 12V@5.93A, 5VSB@0.26A (10th Gen.Intel® Core® i9-10900E 2.80 GHz 65W CPU with 32GB 2933MHz DDR4 memory, EUP enabled) |
| 操作温度 | 0°C~60°C |
| 存储温度 | -30°C~70°C |
| Humidity | 5% ~95%, 无冷凝 |
| 尺寸 (LxWxH) (mm) | 244mm x 244mm |
| 净重 | 700g |
| 散热方案/系统风扇 | 1
x CPU 风扇接口 (1x4 pin) 1 x 系统风扇接口 (1x4 pin) |
| 尺寸类型 | micro ATX 母板 |
| IMB-Q470-R11 | Micro-ATX motherboard supports LGA1200 Intel® 10th/11th Gen. Core™ i9/i7/i5/i3, Pentium® and Celeron® processor, DDR4, triple displays, dual 2.5GbE LAN, M.2, 8 USB 3.2,6 USB 2.0,10 COM, SATA 6Gb/s, HD Audio and RoHS |
