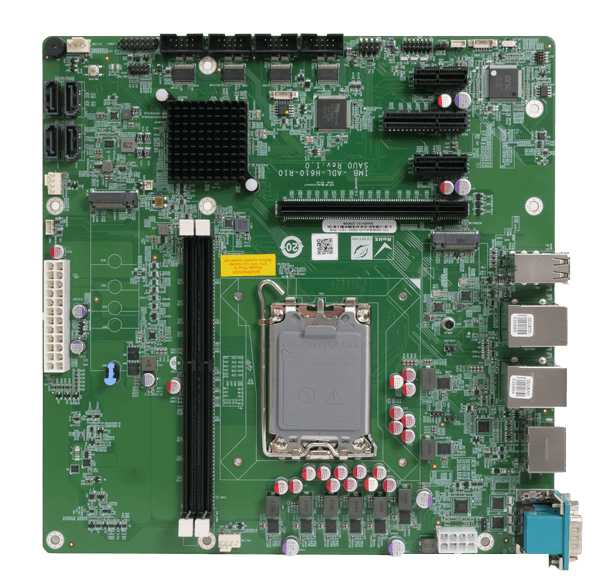

> 产品 > ATX工业主板 > IMB-ADL-H610
| » 支持Intel® H610/H610E芯片组 |
|
» 支持Intel®
I225V/I226V 2.5GbE 以太网控制器
|
|
»
通过HDMI™、DP和iDPM支持三重独立显示
|
|
» 支持1个PCIe
x16、1个PCIe x4、2个PCIe x1、1个M.2 M Key 扩展
|
|
» 支持两个USB 3.2
Gen 2、两个USB 3.2 Gen 1、六个USB 2.0，传输速度高达10Gb/s
|
|
»
支持2个RS-232/422/485、4个RS-232和4个SATA接口
|
| CPU | LGA1700 插槽支持第 12/13/14 代 Intel® Core™ i9/i7/i5/i3/Pentium®/Celeron® 处理器 (支持高达65W TDP CPU) |
| 芯片组 | Intel® H610/H610E |
| 内存 | 2 x 288-pin 双通道 DDR4 (up to 3200 MHz) SDRAM 无缓存 DIMMs 支持多达至 64GB |
| 内存上限 | 64GB |
| 网络 | 2 x LAN - LAN1: Intel® I219 LM controller LAN2: Intel® I225V/I226V 2.5GbE controller (CO-LAY I225-LM support vPro) |
| 显示输出 | 1
x HDMI™: 高达 4096 x 2304 @30Hz 1 x Display Port: 高达 4096 x 2304 @60Hz 1 x iDPM: 支持iEi eDP/ LVDS/ VGA 模块 |
| 音频 | 1 x HD Audio: 1 x iAUDIO, 支持 IEI AC-KIT-888S 音频组件 (2 x 5 pin) |
| I/O接口 | 2
x 外部RS-232/422/485: RS-485 支持 AFC 4 x 内部RS-232: 2x5 pin, P=2.54 4 x 外部 USB 2.0 2 x 外部 USB 3.2 Gen1x1: 5Gb/s (Type A) 2 x 内部 USB 2.0: 2x4 pin, P=2.54 2 x 外部 USB 3.2 Gen2x1: 10Gb/s (Type A) |
| 存储 | 4
x SATA: 支持RAID 0/1/5/10 1 x M.2(NGFF): M.2 M Key 2280,支持 NVMe存储 |
| 扩展 | 1
x PCIe x16: Gen4 slot with x16 Signal 1 x PCIe x4: Gen3 open-end 2 x PCIe x1: Gen3 1 x M.2(NGFF): M Key 2280,支持NVMe存储 |
| 电源供电 | ATX/AT电源 支持AT/ATX模式 符合 ErP/EuP |
| 电源功耗 | 3.3V@0.35A, 5V@7.54A, 12V@5.75A, 5VSB@0.96A (Intel® Core™ i9-12900E CPU with 8 GB 3200 MHz DDR4 memory, EuP mode enabled) |
| 操作温度 | -10°C~60°C |
| 存储温度 | -30°C~70°C |
| Humidity | 5% ~95%, 无冷凝 |
| 尺寸 (LxWxH) (mm) | 244mm x 244mm |
| 净重 | 700g |
| 散热方案/系统风扇 | 1
x CPU 风扇接口 (1x4 pin) 2 x 系统风扇接口 (1x4 pin) |
| 尺寸类型 | Micro-ATX母板 |
| IMB-ADL-H610-R10 | micro ATX motherboard supports LGA1700 Intel® 12th/13th/14th Generation Core™ i9/i7/i5/i3, Pentium® and Celeron® processor, DDR4, Triple independent displays, dual LAN, USB 3.2, SATA 6Gb/s and RoHS |
