ICE-BT-T6
COM Express Basic Type 6 module supports Intel® Celeron® Quad-Core CPU,VGA, DDI, LVDS, GbE, SATA, USB 3.0 and HD Audio, RoHS



产品特征 产品特征

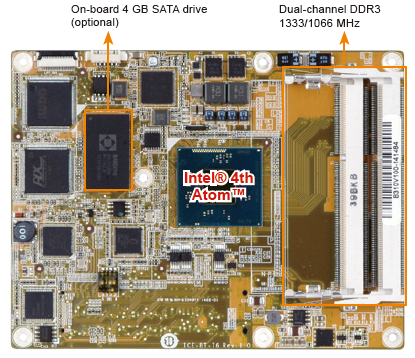

● Intel® 22nm Atom™ or Celeron® on-board SoC supported
● Intel® HD Graphics Gen7 integrates high-performance graphics and media processing
● Supports 1333/1066 MHz DDR3L (1.35V) memory, up to 8 GB
● Supports one analog CRT, one 24-bit dual-channel LVDS, and one DDI
● Optional soldered down 4 GB SSD
● IEI One Key Recovery solution allows you to create rapid OS backup and recovery

产品规格 产品规格

Display Output
1 x VGA (2560x1600)
1 x DDI 1 (DP/HDMI max. resolution 2560x1600/1920x1080)
1 x LVDS: 18/24-bit dual-channel LVDS by CH7511B DP to LVDS converter (up to 1920x1200@60Hz)
CPU
Intel® Celeron® J1900 on-board SoC (2GHz, quad-core, 2MB cache, TDP=10W)
Memory Max.
Two 204-pin 1066/1333 MHz dual-channel DDR3L SDRAM unbuffered DIMMs support up to 8GB
Storage
2 x SATA 3Gb/s signal to baseboard
Optional soldered down SSD up to 64GB (SATA port 1)
Ethernet
Ethernet
Intel® I210 GbE Ethernet
Expansion
5 x PCIe x1 signal to baseboard (2 from SoC, 3 from PLX PEX8605 switch IC)
Power consumption
+12V@0.54A, Vcore_12V@0.95A
(Intel® Celeron® J1900 CPU with two 8GB 1333 MHz DDR3 memory)
Operating Temperature
-20°C ~ 60°C
Humidity
5% ~ 95%, non-condensing
I/O Interface
7 x USB 2.0
4 x USB 3.0

订购信息 订购信息

ICE-BT-T6-J19001-R10COM Express Basic Type 6 module supports Intel® Celeron® Quad-Core Processor J1900(10W), VGA, DDI, LVDS, GbE, SATA, USB 3.0 and HD Audio, RoHS
ICE-BT-T6-N28071-R10COM Express Basic Type 6 module supports Intel® Celeron® Dual-Core Processor N2807(4.5W), VGA, DDI, LVDS, GbE, SATA, USB 3.0 and HD Audio, RoHS
ICE-BT-T6-N29301-R10COM Express Basic Type 6 module supports Intel® Celeron® Quad-Core Processor N2930(7.5W), VGA, DDI, LVDS, GbE, SATA, USB 3.0 and HD Audio, RoHS
