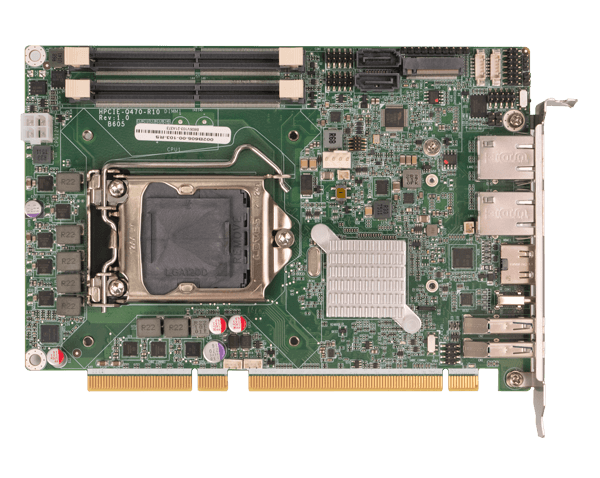

> 产品 > 半长CPU卡 > HPCIE-Q470| 1. LGA1200插槽 Intel® 第10/11代 Core™ i9/i7/i5/i3, Celeron® 和 Pentium® 系列处理器 |
| 2. 双通道DDR4 2933MHz |
| 3. 支持双路Intel® i225V 2.5GbE网络控制器芯片 |
| 4. 支持 M.2 A key 做 WLAN 扩展, M key 做 PCIe NVMe 存储 |
产品规格
| CPU | LGA1200插槽 Intel® 第10/11代 Core™ i9/i7/i5/i3, Celeron® 和 Pentium® 系列处理器 (CPU支持到65W) |
| 芯片组 | Intel® Q470/Q470E |
| 内存 | 2 x 260-pin 2933 MHz 双通道 DDR4 SO-DIMMs ，支持多达至64G |
| 内存上限 | 支持多达至64G |
| 网络 | 2 x LAN : LAN1: Intel® I225V 2.5GbE 控制器 LAN2: Intel® I225V 2.5GbE 控制器 |
| 显示输出 | 1 x HDMI™ : 高达4096 x 2160@30Hz |
| 音频 | 1 x HD Audio : 1 x IAUDIO，支持IEI AC-KIT-888S音频组件 (2x5 pin) |
| I/O接口 | 2 x 内部RS-232/422/485 : 2x5 pin, P=2.00 ,RS-485 支持 AFC 2 x 外部 USB 3.2 Gen1x1 : 5Gb/s (Type-A) 2 x 内部 USB 2.0 : 2x4 pin, P=2.00 DIO : 12位数字 I/O (2x7 pin) 1 x 外部 USB 3.2 Gen2x1 : 10Gb/s (Type-C) |
| 存储 | 2 x SATA : 6Gb/s (支持RAID 0/1) 1 x M.2(NGFF) : M Key (2242/2280) PCIe Gen3 x4 ,支持 NVME 存储 |
| 扩展 | 1 x PCIe x16 : 信号来自CPU通过金手指 (支持 x16, 或 x8 + x8, 或 x4 + x4 + x8) 1 x PCIe x4 : 信号来自PCH通过金手指 (支持一个 x4, 或四个 x1) 2 x M.2(NGFF) : 1 x M.2 A key (2230)(基于PCIe Gen3 x2/USB 2.0信号) 1 x M.2 M key (2280/2242) (基于PCIe Gen3 x4信号) |
| 电源供电 | 5V/12V, ATX/AT 供电 支持 AT/ATX 模式 符合ErP/EuP |
| 操作温度 | 0°C – 60°C |
| 存储温度 | -30°C – 70°C |
| Humidity | 5% ~ 95%, 无冷凝 |
| 尺寸 (LxWxH) (mm) | 185 mm x 126 mm |
| 净重 | 420g |
| Safety & EMC | 符合CE/FCC |
| 散热方案/系统风扇 | 1 x CPU风扇接口 (1x4 pin) |
| 尺寸类型 | 半长卡单板电脑 |
订购信息
| HPCIE-Q470-R10 | Half-size PICMG 1.3 CPU Card supports LGA1200 Intel® 10th Gen. Core™ i9/i7/i5/i3/Pentium®/Celeron® CPU with Q470E, DDR4 SO-DIMM, HDMI™, USB-C, Dual Intel® 2.5GbE, USB 3.2, SATA 6Gb/s, M.2, HD Audio, iAMT and RoHs |
