● Intel® HM86 芯片组 + 第四代 Intel® Core™ CPU |

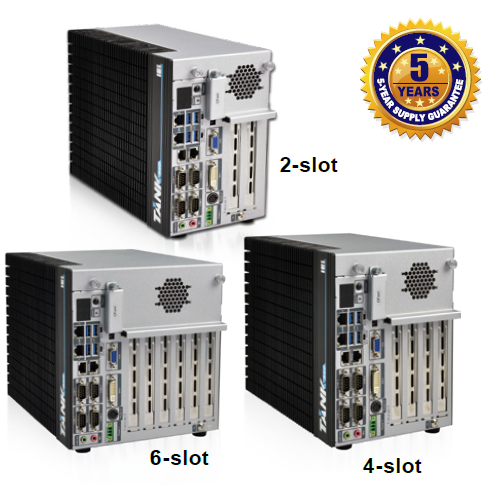

● 扩展槽具有极大灵活性
|
2-插槽 型: 2 x PCIe by 16, 1 x PCIe
Mini 插槽
|
4-插槽 型: 2 x PCIe by 16, 2 x PCI, 2 x
PCIe Mini 插槽
|
6-插槽 型: 1 x PCIe by 16, 2 x PCIe by 4, 3
x PCI, 2 x PCIe Mini 插槽
|
● IPMI 功能适用于用于远程控制管理
|
● 三个独立的视频输出支持高分辨率
|
● 2 x 2.5" SATA HDD bay 设计满足高存储需求
|
产品规格
SBC Form Factor
|
CPU: |
Intel® Core™ i5-4400E 2.7 GHz | |
Intel® Celeron® 2000E 2.2 GHz | |
芯片组:Intel® HM86 | |
系统内存 | |
2 x 204-pin DDR3 SO-DIMM 插槽. | |
预装一个 4 GB SO-DIMM(系统****支持: 16 GB) | |
Cooling method / System Fan
|
无风扇 |
Drive Bays
|
2 x 2.5"" SATA 6Gb/s HDD/SSD bay |
I/O Ports
|
4 x USB 3.0 |
2 x USB 2.0 | |
以太网: | |
2 x RJ-45 | |
1 x PCIe GbE 采用 Intel® I210 | |
1 x PCIe GbE 采用 Intel® I217LM | |
COM 端口: | |
4 x RS-232 (DB-9, 两个带隔离) | |
2 x RS-422/485 (RJ-45) | |
数字 I/O:8-bit 数字 I/O, 4-bit 输入/4-bit 输出 | |
显示: | |
1 x VGA, 1 x DVI-I, 1 x 显示端口 | |
分辨率 | |
VGA: 高达 1920 x 1200@60Hz | |
DVI-I: 高达 2500 x 1600@60Hz | |
显示端口: Up to 2500 x 1600@60Hz | |
音频: | |
1 x Line-out, 1 x Mic-in | |
无线 1 x 802.11b/g/n (可选) | |
Operating Temperature
|
-20°C ~ 60°C 含气流 (SSD) |
Humidity
|
5% ~ 95%, 无冷凝 |
Dimensions
|
2 插槽: 121.5 x 255.2 x 205 |
4 插槽: 154.8 x 255.2 x 205 | |
6 插槽: 195.4 x 255.2 x 205 | |
Weight
|
- |
Color
|
黑 C + 银 |
Expansion Slots
|
PCI/PCIe |
2 A: 两个 PCIe x8 (物理 PCIe x16 插槽) | |
4 A: 两个 PCIe x8 (物理 PCIe x16 插槽) +2 x PCI | |
6 A: 一个 PCIe x8 (物理 PCIe x16 插槽) +两个 PCIe x4 + 三个 PCI | |
PCIe Mini | |
2A: 1 x 全尺寸 (co-lay mSATA) | |
4A: 1 x 全尺寸 (co-lay mSATA) +1 x 全尺寸 (在底板上) | |
6A: 1 x 全尺寸 (co-lay mSATA) +1 x 全尺寸 (在底板上) |
TANK-860-HM86i-C/4G/4A-R10 | Ruggedized Fanless embedded system , Intel Celeron dual-core 2000E 2.2GHz, TDP 37W, 4GB DDR3 pre-installed memory , 2 x PCIe by 8 / 2 x PCI expansion, VGA/DVI-I/Displayport, iRIS-2400 optional, 9~36V DC, RoHS, R10 |
TANK-860-HM86i-i5/4G/2A-R10 | Ruggedized Fanless embedded system , Intel Core i5 dual-core i5-4400E 2.7GHz, TDP 37W, 4GB DDR3 pre-installed memory , 2 x PCIe by 8 expansion, VGA/DVI-I/Displayport, iRIS-2400 optional, 9~36V DC, RoHS, R10 |
TANK-860-HM86i-C/4G/6A-R10 | Ruggedized Fanless embedded system , Intel Celeron dual-core 2000E 2.2GHz, TDP 37W, 4GB DDR3 pre-installed memory , 1 x PCIe by 8 / 2 x PCIe by 4 / 3 x PCI expansion, VGA/DVI-I/Displayport, iRIS-2400 optional, 9~36V DC, RoHS, R10 |
TANK-860-HM86i-i5/4G/6A-R10 | Ruggedized Fanless embedded system , Intel Core i5 dual-core i5-4400E 2.7GHz, TDP 37W, 4GB DDR3 pre-installed memory , 1 x PCIe by 8 / 2 x PCIe by 4 / 3 x PCI expansion, VGA/DVI-I/Displayport, iRIS-2400 optional, 9~36V DC, RoHS, R10 |
TANK-860-HM86i-C/4G/2A-R10 | Ruggedized Fanless embedded system , Intel Celeron dual-core 2000E 2.2GHz, TDP 37W, 4GB DDR3 pre-installed memory , 2 x PCIe by 8 expansion, VGA/DVI-I/Displayport, iRIS-2400 optional, 9~36V DC, RoHS, R10 |
TANK-860-HM86i-i5/4G/4A-R10 | Ruggedized Fanless embedded system , Intel Core i5 dual-core i5-4400E 2.7GHz, TDP 37W, 4GB DDR3 pre-installed memory , 2 x PCIe by 8 / 2 x PCI expansion, VGA/DVI-I/Displayport, iRIS-2400 optional, 9~36V DC, RoHS, R10 |
